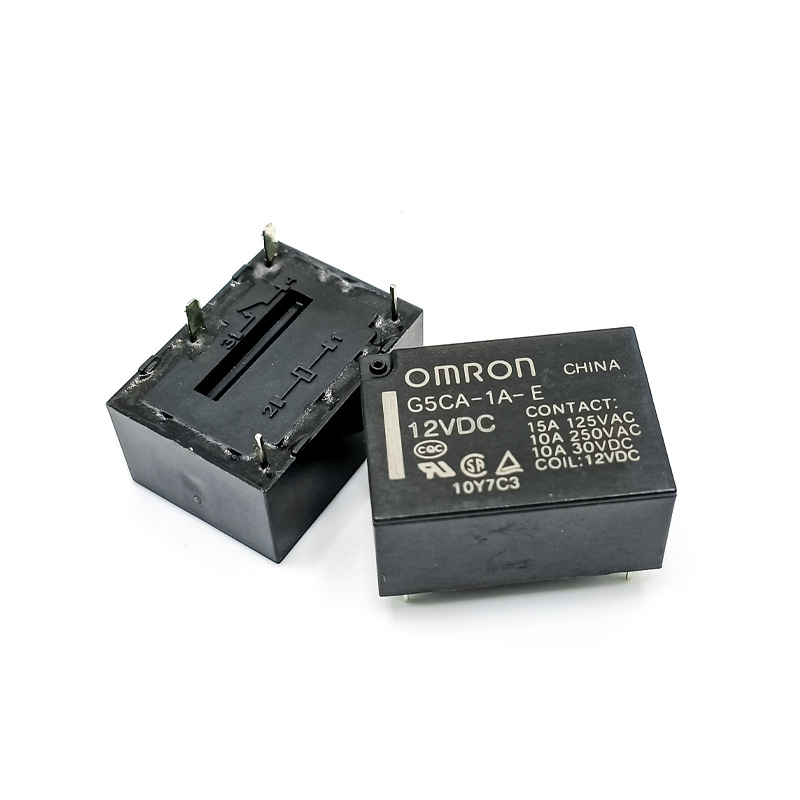

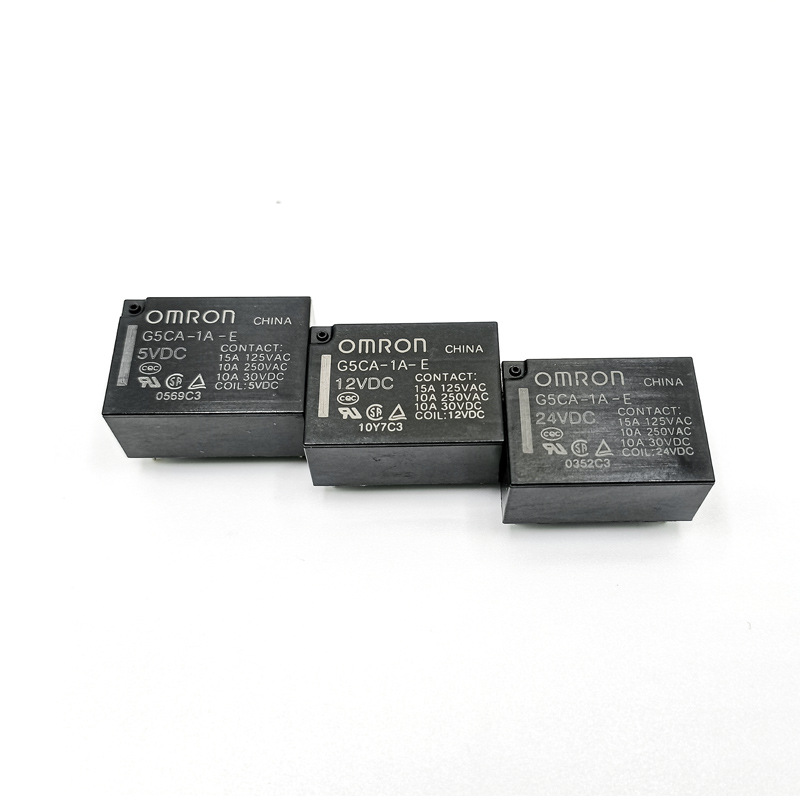

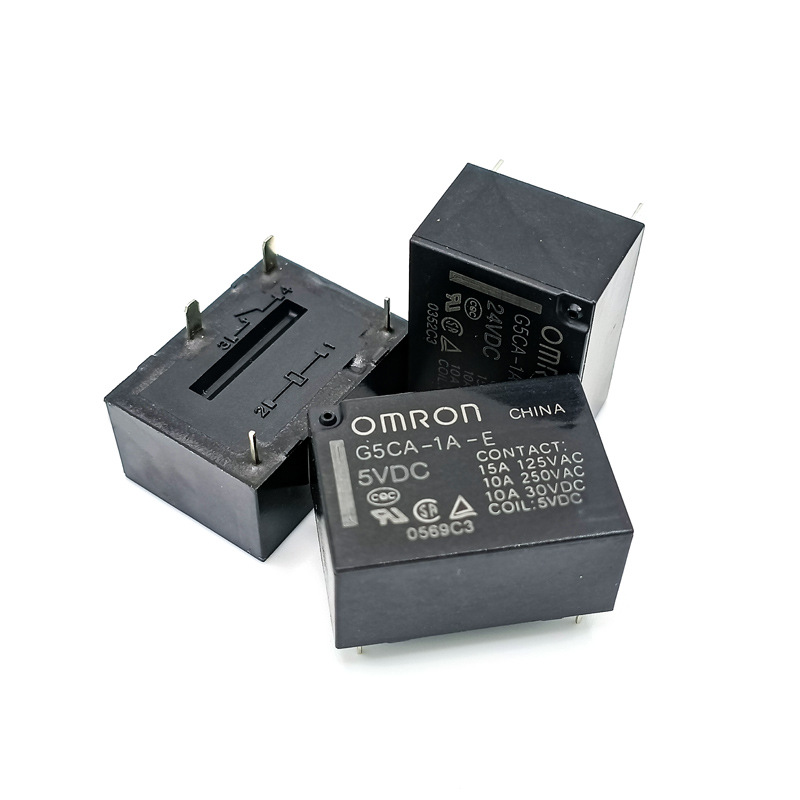

欧姆龙功率继电器G5CA系列

参数
品牌 ： OMRON
型号/系列 ： G5CA系列
18666469947
立即预约
产品卖点种类额定值/性能尺寸大小

10A·15A负载开闭的扁平型功率继电器

  • 适用于家电设备的加热器开闭、工业设备的输出

  • 实现高11mm、宽22mm、长16mm的小型化

  • 备有消耗电力150mW的高灵敏度系列

  • 取得UL、CSA规格

  • 备有塑料密封型

  • 备有Tab端子型(负载连接端子#187)

  • 符合IEC/EN 60335-1。(-HA型)


分类
保护构造
接点构成
标准型高灵敏度型
型号线圈额定电压(V)最小包 装单位型号线圈额定电压最小包 装单位
耐助焊剂型1aG5CA-1ADC 520个/杆装G5CA-1A-HDC 520个/杆装
DC12DC12
DC24DC24
塑料密封型G5CA-1A4DC 5G5CA-1A4-HDC 5
DC12DC12
DC24DC24
注1. 订购时，请注明线圈额定电压（V）。
例：G5CA-1A DC5
2. 有关其他的线圈电压规格请另行查询。
3. 不生产高容量的塑料密封型产品。
4. 不生产标准型、高灵敏度型的接线端子型产品。


操作线圈
项目
种类
额定电压（V）
额定电流
(mA)		线圈电阻
(Ω)		动作电压
(V)		复位电压
(V)		最大容许电压
(V)		消耗功率
(mW)
标准型、
高容量型、
接线片端子
DC54012575％
以下		10％以上150%
高容量型、接线
(片端子型130% )
（at23℃）		约200
1216.7720
248.32,880
高灵敏度型DC53016780％
以下		10％以上150%
（at23℃）		约150
1212.5960
246.253,840
注1.额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10%。
2.动作特性指的是线圈温度为+23℃时的值。
3.最大容许电压为继电器线圈能够施加的电压的最大值。
开关部（接点部）
分类



种类负载
标准形高灵敏度型高容量型、接线片端子型
电阻负载感性负载
（cosφ=0.4、L/R=7ms）		电阻负载感性负载
（cosφ=0.4、L/R=7ms）		电阻负载感性负载
（cosφ=0.4、L/R=7ms）
接触结构单
接点材质Ag合金（无Cd材料）
额定负载AC250V 10A
DC30V 10A		AC250V 3A
DC 30V 3A		AC250V 10A
DC 30V 10A		AC250V 3A
DC 30V 3A		AC110V 15A
DC 30V 10A		AC110V 5A
DC 30V 3A
额定通电电流10A10A15A
接点电压的最大值AC250V、DC125V
接点电流的最大值10A10A15A
开关容量的最大值（参考值）2,500VA 300W750VA 90W2,500VA 300W750VA 90W2,500VA 300W750VA 90W
■ 性能
接触电阻 ＊130mΩ以下（接线片端子型100mΩ以下）
动作时间 ＊210ms以下（15ms以下）
复位时间10ms以下
绝缘电阻 ＊31,000MΩ以上
耐压线圈和接点之间AC 2,500V 50/60Hz 1min
同极接点之间AC 1,000V 50/60Hz 1min
耐冲击电压4,500V 1.2×50μs
振动耐久10～55～10Hz 片振幅0.75mm（双振幅1.5mm）
误动作10～55～10Hz 片振幅0.75mm（双振幅1.5mm）
冲击耐久1,000m/s2
误动作200m/s2
寿命机械2,000万次以上（开关频率18,000次/h)
电气阻性负载
·标准型
AC250V 10A 30万次以上
(塑料密封型、高灵敏度型10万次以上)
·高容量型、接线片端子型
AC110V 15A 10万次以上
·所有型号共通
DC30V 10A 10万次以上
感性负载
所有型号 10万次以上 （额定负载）
[开关频率1,200次/h（所有型号共通）]
故障率 P水准
（参考值 ＊4）		DC5V 100mA
使用环境温度-25～+70℃（无结冰、无凝露）
使用环境湿度5～85％RH
重量约8g（接线片端子型 约9.6g）
注.上述为初始值。
1.测量条件：根据DC5V 1A电压下降法
2.测量条件：动作时间（ ）内数值是高灵敏度型。
3.测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
4.此值为开关频率在120次/min时的值。
