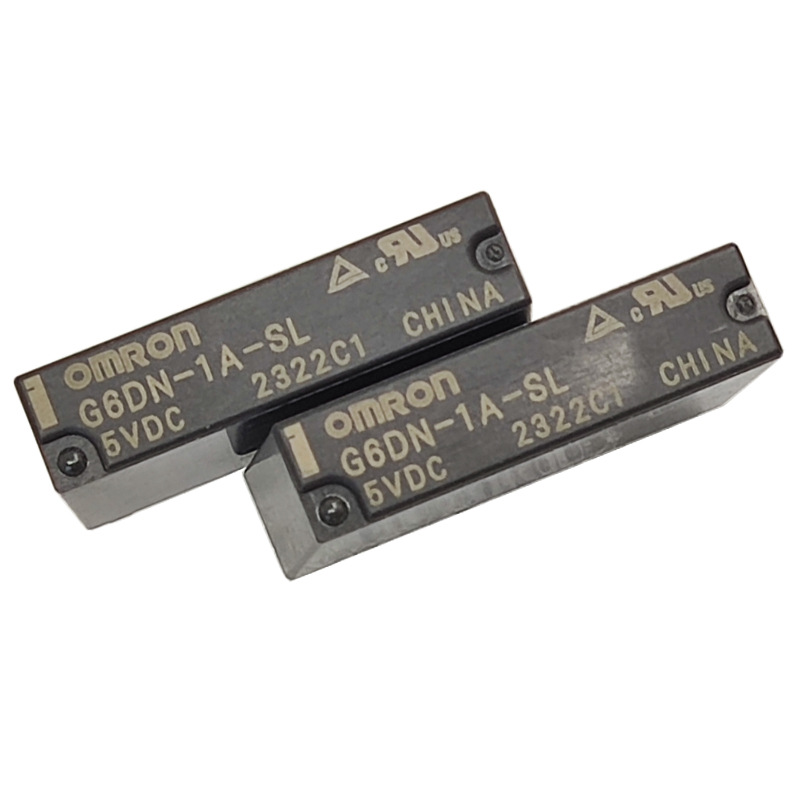

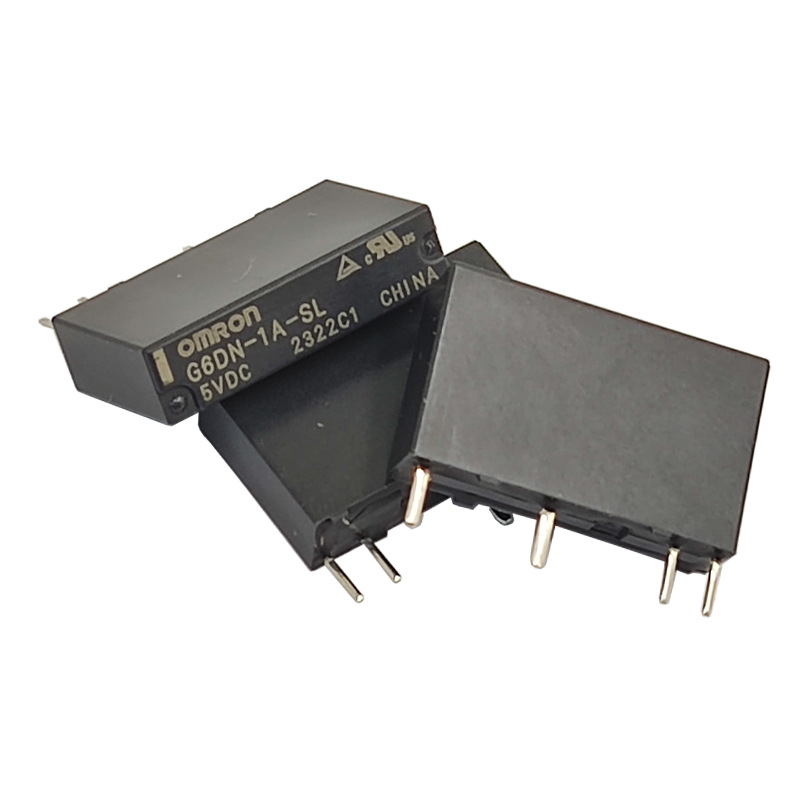

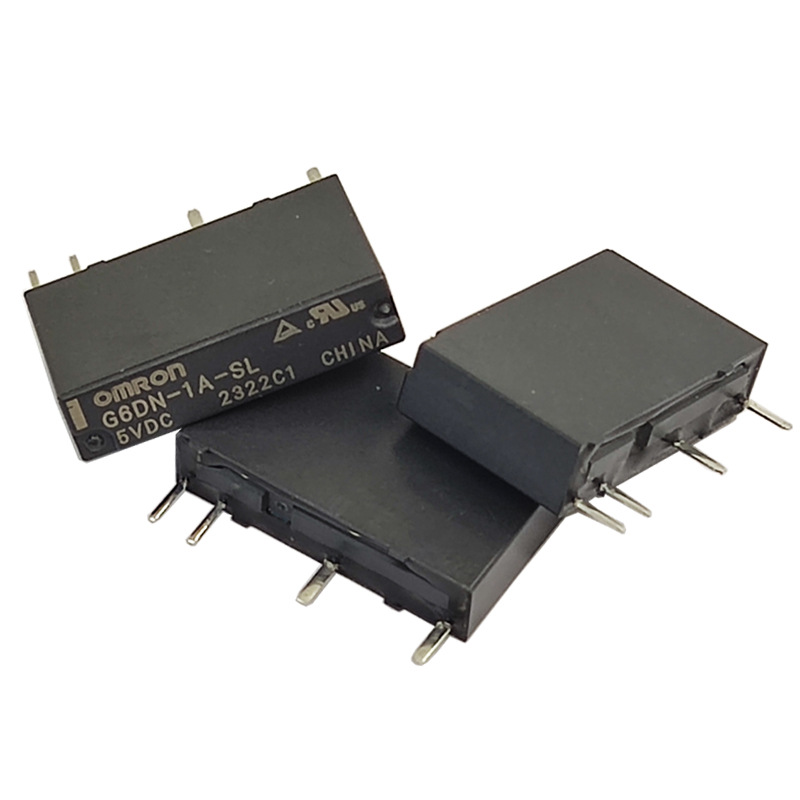

欧姆龙功率继电器G6DN系列

参数
品牌 ： OMRON
型号/系列 ： G6DN系列
18666469947
立即预约
产品卖点种类额定值/性能尺寸大小

适用于5A开关的SPST薄型功率继电器

  • 纤薄，5mm宽且尺寸小巧(20 × 5.08 × 12.5mm)

  • 大开关容量:5A(250VAC和30VDC);交叉式接点，可靠性高。

  • 实现了低功耗110mW。

  • 符合应用标准EN61010-1和EN61010-2-201，加强绝缘(CTI 600V以上且额定绝缘电压为300V)。(G6DN-1A-CF型除外)

  • 备有电气寿命达10万次的长寿命型(-L型)。

  • 具备可在高温环境下使用的产品，使用环境温度可高达105°C。(G6DN-1A-CF型)



线圈

分类额定电压额定电流
(mA)		线圈电阻
(Ω)		动作电压(V)复位电压(V)最大电压(V)功耗
(mW)
% of rated voltage
标准型DC4.5 V24.418470% 以下*5% 以上160%约 110
DC5 V22.0227
DC12 V9.21,309
DC24 V4.65,236
高耐久型DC5 V36.0139约 180
DC12 V15.0800
DC24 V7.53,200
通用型DC5 V22.0227约 110
DC12 V9.21,309
DC24 V4.65,236
注.
额定电流和电阻是在线圈温度为23℃时的测定值，公差为±10%。
继电器位于侧面且标记位于右边时动作电压小于72%。

接点

阻性负载感性负载 (cos φ = 0.4, L/R = 7 ms)
接点类型交叉式双接点
接点材质银合金和镀金*
额定负载5A 250VAC
5A 30VDC		2A 250VAC
2A 30VDC
额定通电电流5 A
最大开关电压277 VAC, 125 VDC
最大开关电流5 A
注.
静接点上镀金。

性能

标准型高耐久型通用型
接点电阻100 mΩ 以下
动作时间10 ms 以下
复位时间5 ms 以下
绝缘电阻1,000 MΩ 以上 (500VDC时)
耐电压线圈与接点间3,000VAC 50/60Hz 1 min
同极接点间750VAC 50/60Hz 1 min
耐浪涌电压线圈与接点间6 kV (1.2 x 50 μs)
耐振动寿命10～55～10Hz，单振幅2.5mm（双振幅5.0mm）
误动作10～55～10Hz，单振幅0.75mm（双振幅1.5mm）
耐冲击寿命1,000 m/s2
误动作100 m/s2
耐久性机械寿命20,000,000次以上（每小时18,000次）
电气寿命100,000次以上（AC250V 3A，DC30V 3A，
阻性负载）
80,000次以上（AC250V 5A，DC30V 5A，
阻性负载）
100,000次以上（AC250V 2A，DC30V 2A，
感性负载）		100,000次以上（AC250V 5A，阻性负载）
100,000次以上（DC30V 5A，阻性负载）
200,000次以上（AC250V 2A，感性负载）
200,000次以上（DC30V 2A，感性负载）		50,000次以上（AC250V 5A，阻性负载）
50,000次以上（DC30V 5A，阻性负载）
100,000次以上（AC250V 2A，感性负载）
100,000次以上（DC30V 2A，感性负载）
故障率P水准（参考值） *DC0.1V 0.1mA
环境温度运行时-40ºC～+90ºC （无结冰或凝露）
环境湿度5% RH～95% RH
重量约 3 g
注
1. 上表中的值为初始值。
2. 接点电阻采用电压下降法在DC5V 1A条件下测得。
3. 绝缘电阻于500VDC条件下在线圈与接点间以及相同极性的接点间测得。
* 此值在开关频率为120次/分钟的条件下测得。
