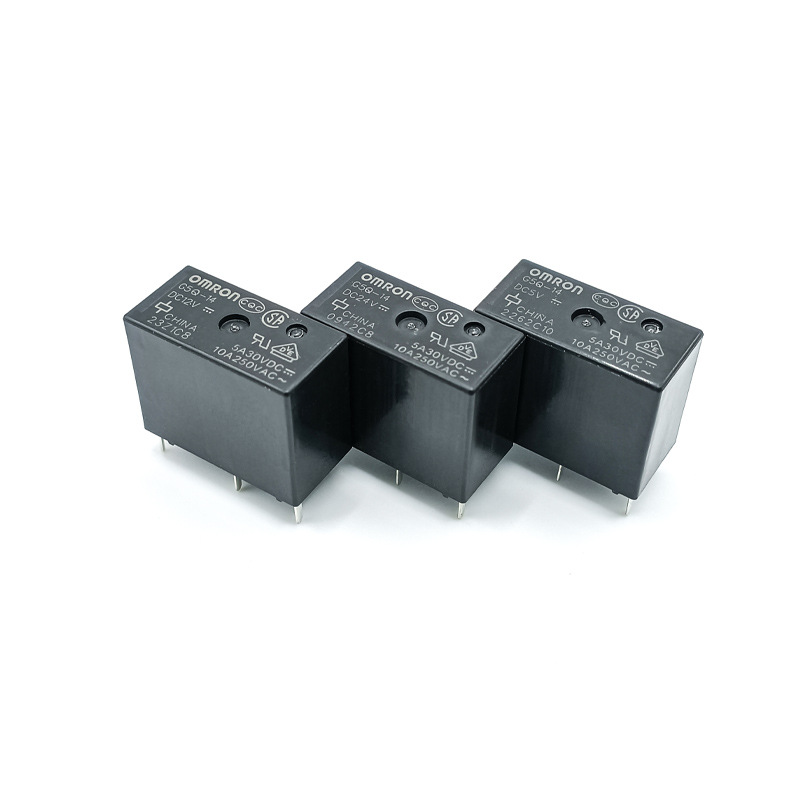

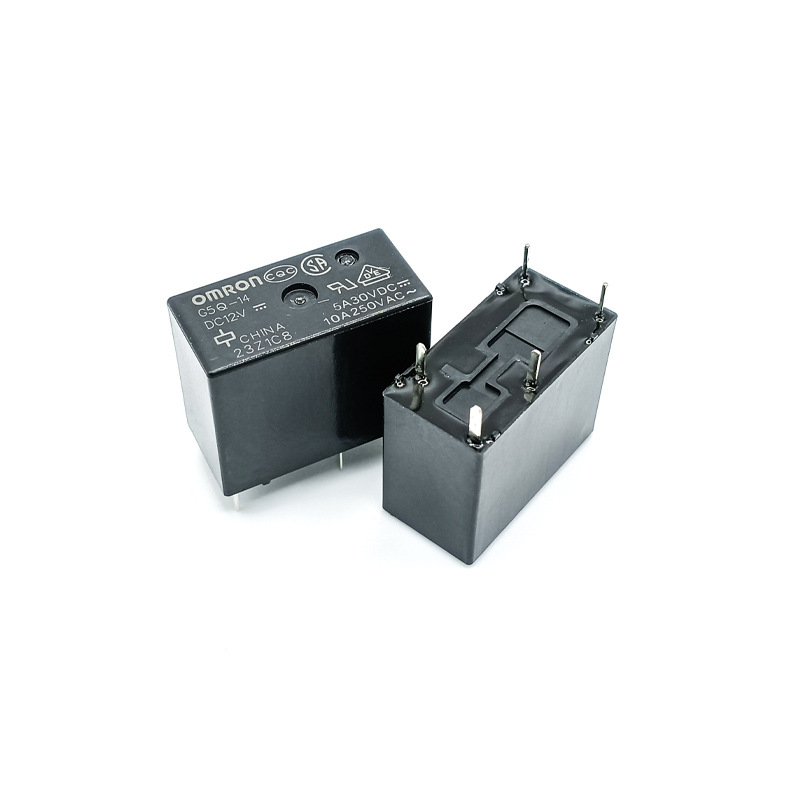

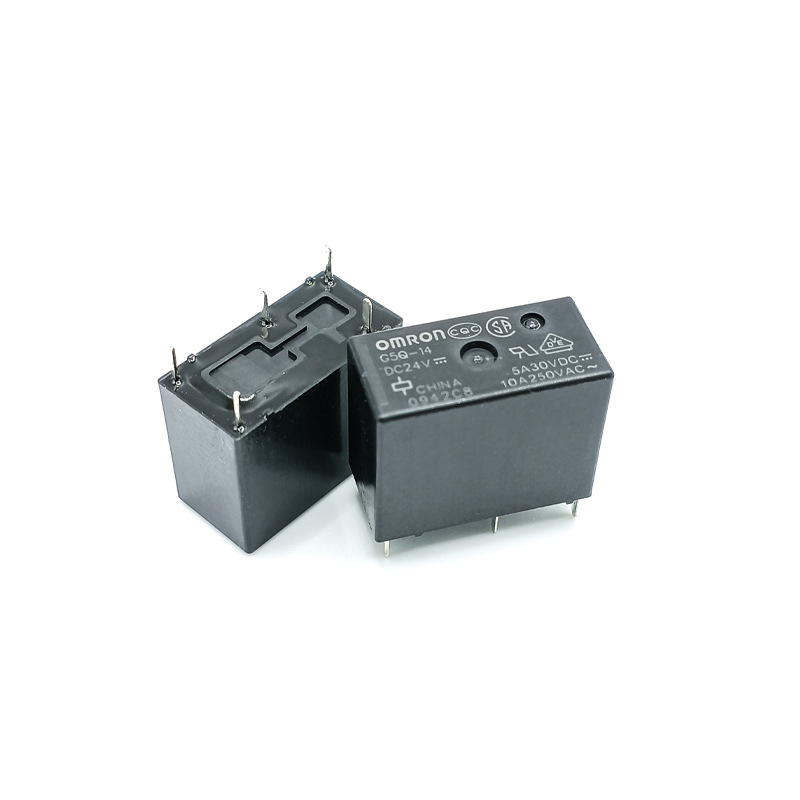

欧姆龙功率继电器G5Q系列

参数
品牌 ： OMRON
型号/系列 ： G5Q系列
18666469947
立即预约
产品卖点种类额定值/性能尺寸大小

从阻性负载到电感负载，支持广泛用途的10A1a/1c小型功率继电器

  • 品类齐全，包括有助于节能的保持型产品（-HR）、以及支持保持电压和PWM控制的产品（-PW）。

  • 满足TV-8额定值（浪涌电流117A）和E-ballast额定值（UL508）。（-HR系列）

  • 符合IEC60079-1、IEC60079-15。（-HR除外）
    依据（IEC/EN）60079-1 第15.5项 Enclosed-break devices （GroupⅡA）进行试验并通过。
    依据 (IEC/EN) 60079-15 第11.2项 Sealed devices 进行试验并通过。

  • 符合耐燃性国际安全标准（IEC/EN 60335-1）。（-HA）



分类
保护构造
接点结构
标准型

最小包装单位

耐助焊剂型塑料密封型
型号线圈额定电压（V）型号线圈额定电压（V）
1aG5Q-1ADC 5G5Q-1A4DC 540个/杆装
DC 9DC 9
DC12DC12
DC24DC24
1cG5Q-1DC 5G5Q-14DC 5
DC 9DC 9
DC12DC12
DC24DC24
注.订购时，请注明线圈额定电压（V）。
例：G5Q-1A DC5
此外，交付时的包装标记及标注的电压规格为□□VDC。


额定值
操作线圈
项目

额定电压（V）

接点结构

额定电流
（mA）		线圈电阻
（Ω）		动作电压
（V）		复位电压
（V）		最大容许电压
（V）		消耗功率
（mW）
1aDC54012575％以下5％以上190％
（23℃时）		约200
922.2405
1216.7720
248.32880
1c58063约400
944.4202
1233.3360
2416.71440
注1. 额定电压、线圈电阻为线圈温度+23℃时的值，公差±10％。
注2. 动作特性为线圈温度为+23℃时的值。
注3. 最大容许电压为继电器线圈能够施加的电压最大值。
开关部（接点部）
负载
项目

电阻负载
1a1c
接触结构单
接点材质Ag合金(无Cd材料)
接定负载AC125V 10AAC125V 10A（N.O.） AC125V 3A（N.C.）
AC125V 3AAC125V 3A（N.O.） AC250V 3A（N.C.）
AC250V 3AAC250V 3A（N.O.） DC 30V 3A（N.C.）
DC 30V 5ADC 30V 5A（N.O.）
额定通电电流10A（N.O.）/3A（N.C.）
接点电压最大值AC277V、 DC30V
接点电流最大值AC：10A（N.O.）/3A（N.C.）
DC：5A（N.O.）/3A（N.C.）
■ 性能
项目                                        种类标准型
接触电阻 ＊1100mΩ以下
动作时间10ms以下
复位时间5ms以下
绝缘电阻 ＊21,000MΩ以上
耐压线圈和接点之间AC4,000V 50/60Hz 1min
同极接点之间AC1,000V 50/60Hz 1min
绝缘距离线圈与接点间空间：3.2mm、沿面：6.4mm
耐冲击电压8kV（1.2×50μs）
（线圈和接点之间）
振动耐久10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
误动作10～55～10Hz 单振幅0.75mm（双振幅1.5mm）
冲击耐久1000m/s2
误动作100m/s2
寿命机械1,000万次以上（开关频率18,000次/h）
电气·N.O.侧接点
AC125V 10A 电阻负载 5万次以上（开关频率 1秒ON－3秒OFF）
AC125V 3A 电阻负载 20万次以上（开关频率 1秒ON－1秒OFF）
AC250V 3A 电阻负载 10万次以上（开关频率 1秒ON－1秒OFF）
DC 30V 5A 电阻负载 10万次以上（开关频率 1秒ON－1秒OFF）
·N.C.侧接点
AC125V 3A 电阻负载 20万次以上（开关频率 1秒ON－1秒OFF）
AC250V 3A 电阻负载 10万次以上（开关频率 1秒ON－1秒OFF）
DC 30V 3A 电阻负载 10万次以上（开关频率 1秒ON－1秒OFF）
故障率 P水准（参考值 ＊3）DC5V 10mA
使用环境温度-40～105℃（无结冰、无凝露）
使用环境湿度5～85％RH
重量约6.5g

注.上述值为初始值。
*1.测量条件：根据电压下降法，在DC5V 1A的条件下。
*2.测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。
*3.此值为开关频率120次/min时的值。
