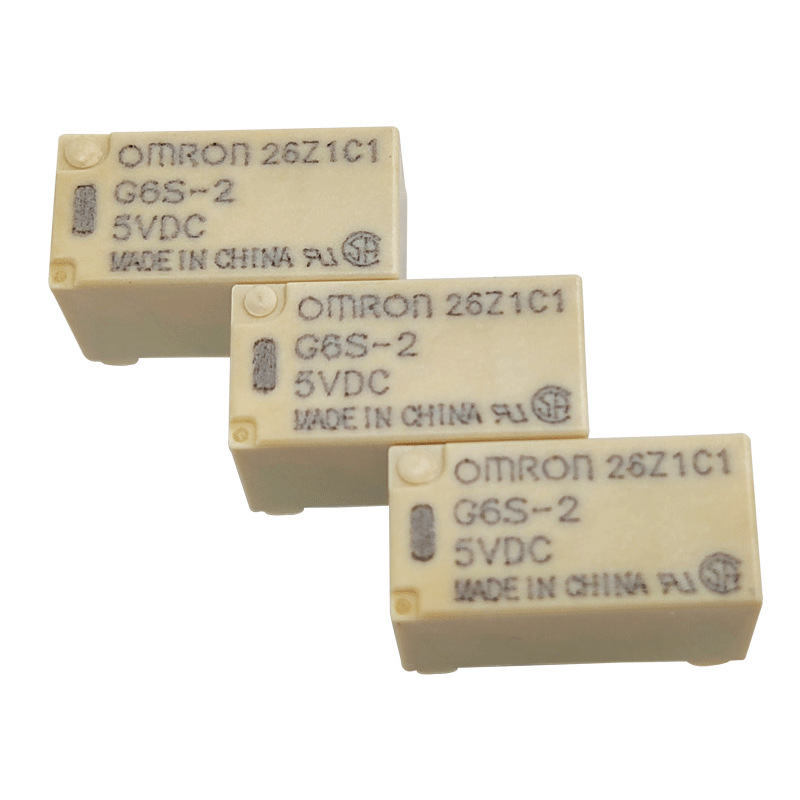

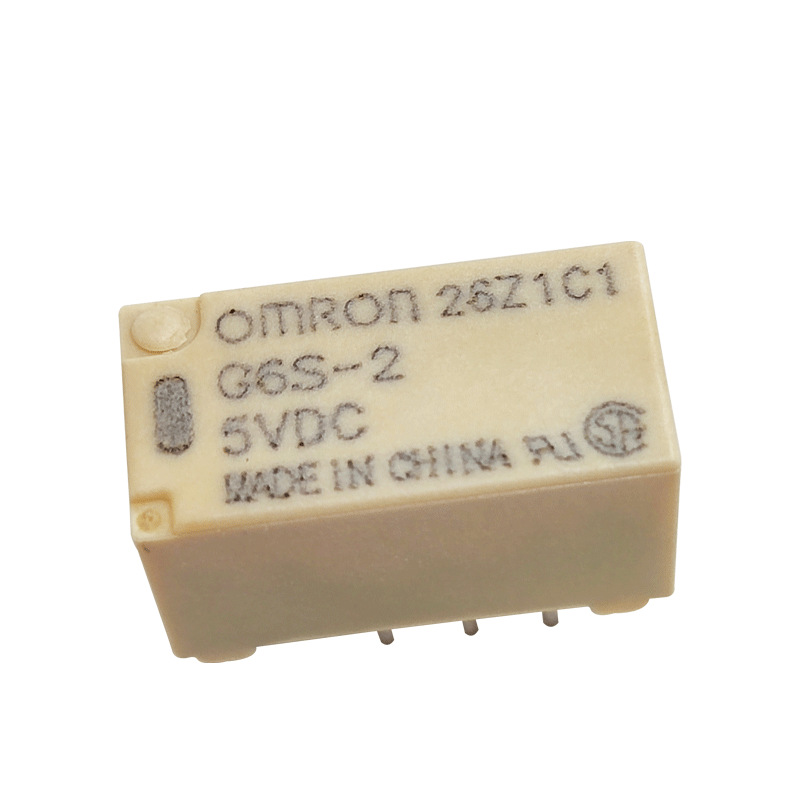

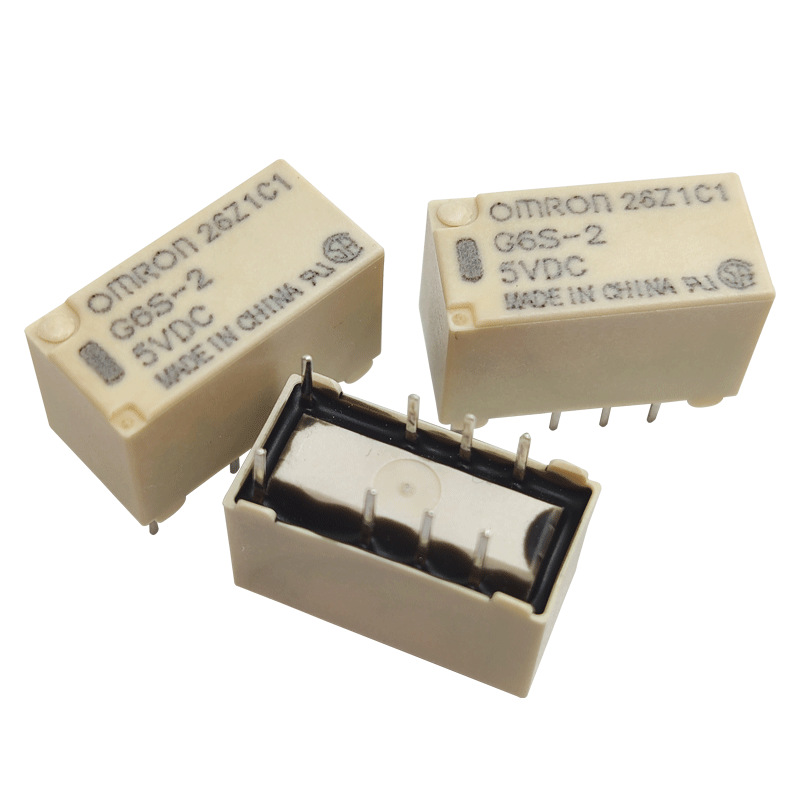

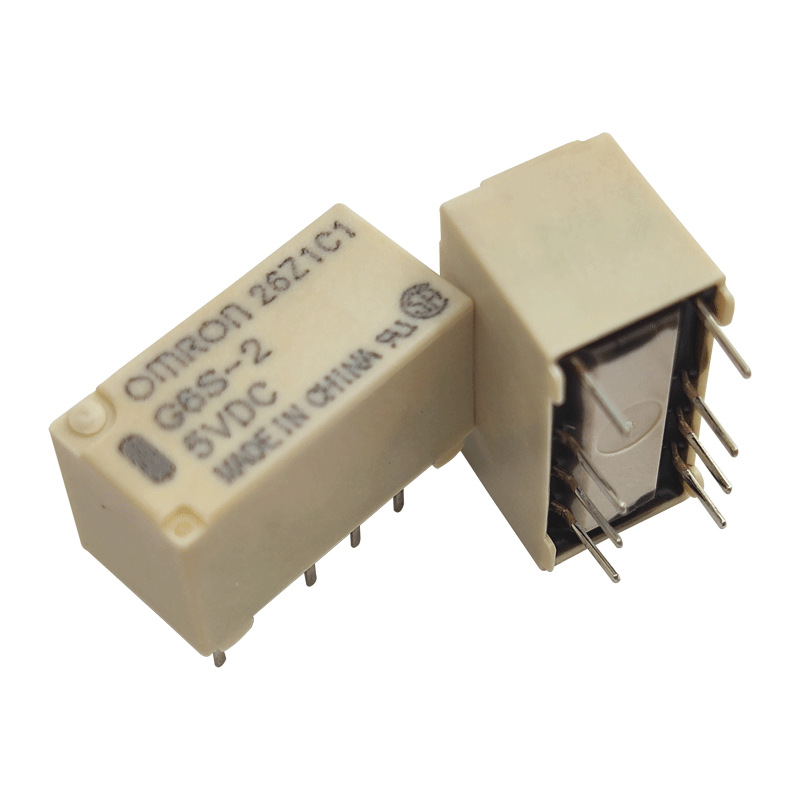

欧姆龙信号继电器G6S系列

参数
品牌 ： OMRON
型号/系列 ： G6S系列
18666469947
立即预约
产品卖点种类额定值/性能尺寸大小

2A级2极小型信号切换用的国际标准继电器

  • 长端子形状，焊接部分的长期连接可靠性提高。(表面安装端子型)

  • 内部为L形端子形状，可进行高密度封装。(表面安装端子型)

  • 利用创新的焊接部端子构造，在IRS安装时，端子温度上升快，确保良好的焊接性。(表面安装端子型)

  • 线圈接点间耐高压2,000V AC、高度耐冲击电压 2,500V 2×10s(Telcordia标准)。

  • 高9.4mm×宽7.5mm×长15mm的小型尺寸。

  • 还有BSI(EN62368-1)附加绝缘认证型产品可选。(-Y型)



●表面安装端子型标准型号

结构种类单稳型1线圈闭锁型2线圈闭锁型最小包装单位
接点结构型号线圈额定
电压(V)		型号线圈额定
电压(V)		型号线圈额定
电压(V)
塑料密封型DPDT (2c)G6S-2F
G6S-2G		DC 3G6SU-2F
G6SU-2G		DC 3G6SK-2F
G6SK-2G		DC 350个/根
(400个/卷)
DC 4.5DC 4.5DC 4.5
DC 5DC 5DC 5
DC 12DC 12DC 12
DC 24DC 24DC 24
G6S-2F-Y
G6S-2G-Y		DC 5G6SU-2F-Y
G6SU-2G-Y		DC 5−−
DC 12DC 12
DC 24DC 24
注:1.订购时，请注明线圈额定电压（V）。


例：G6S-2F
此外，交付时的包装标记及标注的电压规格为□□VDC。

2.订购带状包装（表面安装端子型）时请在型号末尾加上-TR。
继电器本体上并没有-TR标记。（型号末尾无TR标记时为杆状包装。）

3.带状包装的最小订购单位为2卷（最小包装单位400个×2卷=800个）。

4.Surface mounting terminal (SMT) standard models are shipped in moisture-proof package.

●印刷基板用端子型标准型号
结构种类单稳型1线圈闭锁型2线圈闭锁型最小包装单位
接点结构型号线圈额定
电压(V)		型号线圈额定
电压(V)		型号线圈额定
电压(V)
塑料密封型DPDT (2c)G6S-2DC 3G6SU-2DC 3G6SK-2DC 350个/根
DC 4.5DC 4.5DC 4.5
DC 5DC 5DC 5
DC 12DC 12DC 12
DC 24DC 24DC 24
G6S-2-YDC 5G6SU-2-YDC 5−−
DC 12DC 12
DC 24DC 24
注1.订购时，请注明线圈额定电压（V）。


例：G6S-2
此外，交付时的包装标记及标注的电压规格为□□VDC。

2.印刷电路板用端子型为无防湿包装。


定值
单稳型 (G6S-2, G6S-2F, G6S-2G)
额定电压 (V)DC 3DC 4.5DC 5DC 12DC 24
额定电流 (mA)46.7 31.0 28.1 11.7 8.3
线圈电阻 (Ω)64.3 145 178 1,028 2,880
动作电压 (V)75% 以下
复位电压 (V)10% 以上
最大容许电压 (V)200% （23ºC）,130% （85ºC）170%（23ºC）,130%（85ºC)
消费功率 (mW)约140 约200
注1.额定电流、线圈电阻是线圈温度在＋23℃时的值，公差为±10%。

2.动作特性为线圈温度在+23℃时的值。

3.最大容许电压为继电器线圈能够施加的电压的最大值。

单稳型 (G6S-2-Y, G6S-2F-Y, G6S-2G-Y)
额定电压 (V)DC 5DC 12DC 24
额定电流 (mA)40 16.7 9.6
线圈电阻 (Ω)125 720 2,504
动作电压 (V)75% 以下
复位电压 (V)10% 以上
最大容许电压 (V)170% (23°C)
消费功率 (mW)约200 约230
注1.额定电流、线圈电阻是线圈温度在＋23℃时的值，公差为±10%。

2.动作特性为线圈温度在+23℃时的值。

3.最大容许电压为继电器线圈能够施加的电压的最大值。
1绕组闭锁型 (G6SU-2, G6SU-2F, G6SU-2G)
额定电压 (V)DC 3DC 4.5DC 5DC 12DC 24
额定电流 (mA)33.3 22.2 20 8.3 6.3
线圈电阻 (Ω)90 203 250 1,440 3,840
动作电压 (V)75% 以下
复位电压 (V)75% 以下
最大容许电压 (V)180% （23ºC）， 140% （85ºC）
消费功率 (mW)约100 约150
注1.额定电流、线圈电阻是线圈温度在＋23℃时的值，公差为±10%。

2.动作特性为线圈温度在+23℃时的值。

3.最大容许电压为继电器线圈能够施加的电压的最大值。

1绕组闭锁型 (G6SU-2-Y G6SU-2F-Y G6SU-2G-Y)
额定电压 (V)DC5DC12DC24
额定电流 (mA)28.1 11.7 5.8
线圈电阻 (Ω)178 1,028 4,114
动作电压 (V)75% 以下
复位电压 (V)75% 以下
最大容许电压 (V) 200% ( 23°C)
消费功率 (mW)约140
注1.额定电流、线圈电阻是线圈温度在＋23℃时的值，公差为±10%。

2.动作特性为线圈温度在+23℃时的值。

3.最大容许电压为继电器线圈能够施加的电压的最大值。
2绕组闭锁型 (G6SK-2, G6SK-2F, G6SK-2G)
额定电压 (V)DC 3DC 4.5DC   5DC 12DC 24
额定电流 (mA)66.6 44.4 40 16.7 12.5
线圈电阻 (Ω)45 101 125 720 1,920
动作电压 (V)75% 以下
复位电压 (V)75% 以下
最大容许电压 (V)170% ( 23°C), 130% (85°C)140% ( 23°C), 110% ( 70°C)
消费功率 (mW)约200 约300
注1.额定电流、线圈电阻是线圈温度在＋23℃时的值，公差为±10%。

2.动作特性为线圈温度在+23℃时的值。

3.最大容许电压为继电器线圈能够施加的电压的最大值。

EN60950 certified Model (G6S-2F-Y, G6S-2G-Y, G6S-2-Y)
额定电压 (V)DC 5DC 12DC 24
额定电流 (mA)40 16.7 9.6
线圈电阻 (Ω)125 720 2,504
动作电压 (V)75% 以下
复位电压 (V)10% 以上
最大容许电压 (V)170% ( 23°C), 130%(85°C)170% ( 23°C), 110% ( 70°C)
消费功率 (mW)约200约230
注1.额定电流、线圈电阻是线圈温度在＋23℃时的值，公差为±10%。

2.动作特性为线圈温度在+23℃时的值。

3.最大容许电压为继电器线圈能够施加的电压的最大值。

开关部
项目负载
电阻负载
接点接触结构双横杆
接点材质Ag (Au-clad)
额定负载AC125V 0.5A、 DC30V 2A
额定通电电流2A
接点电压的最大值AC250V, DC220V
接点电流的最大值2A
性能
种类
项目
单稳型1绕组闭锁型2绕组闭锁型EN60950 certifiedEN60950 certified
G6S-2, G6S-2F,
G6S-2G		G6SU-2, G6SU-2F,
G6SU-2G		G6SK-2, G6SK-2F,
G6SK-2G		G6S-2F-Y, G6S-2G-Y,
G6S-2-Y		G6SU-2-Y,
G6SU-2F-Y,
G6SU-2G-Y
接触电阻 *175mΩ 以下
动作（置位）时间4ms 以下
重复（重置）时间4ms 以下
最小置位、重置脉冲幅度---10 ms---10 ms
绝缘电阻 *21000 M Ω 以上 (DC500V兆欧表)
耐压线圈和接点之间2,000 VAC, 50/60 Hz 1 min1,000 VAC, 50/60 Hz 1 min2,000 VAC, 50/60 Hz 1 min
异极接点之间1,500 VAC, 50/60 Hz 1 min
同极接点之间1,000 VAC, 50/60 Hz 1 min
置位、重置线圈之间---500 VAC, 50/60 Hz for 1 min
