产品卖点种类额定值/性能尺寸大小

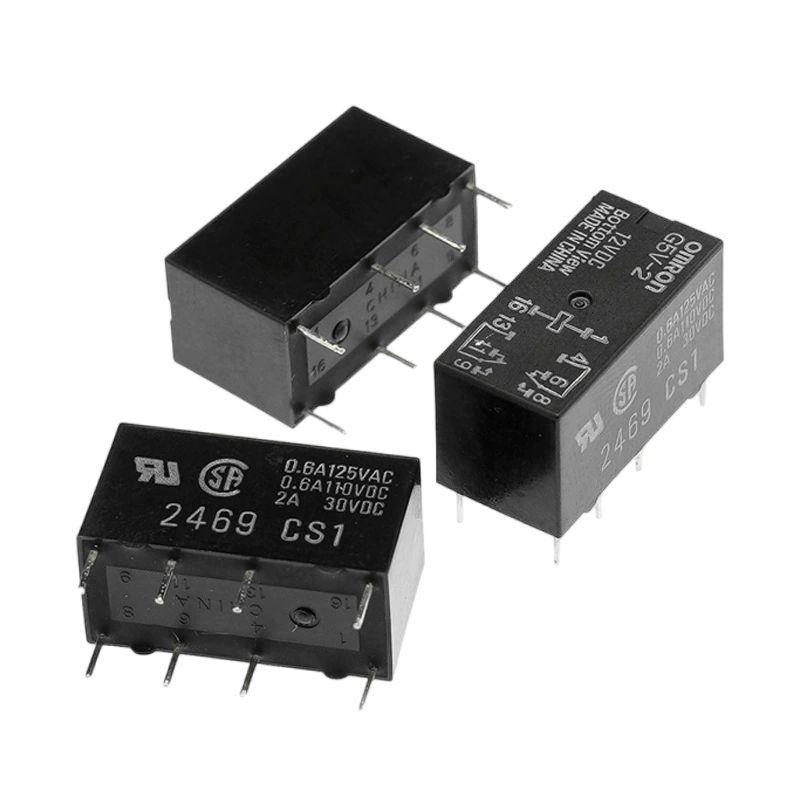

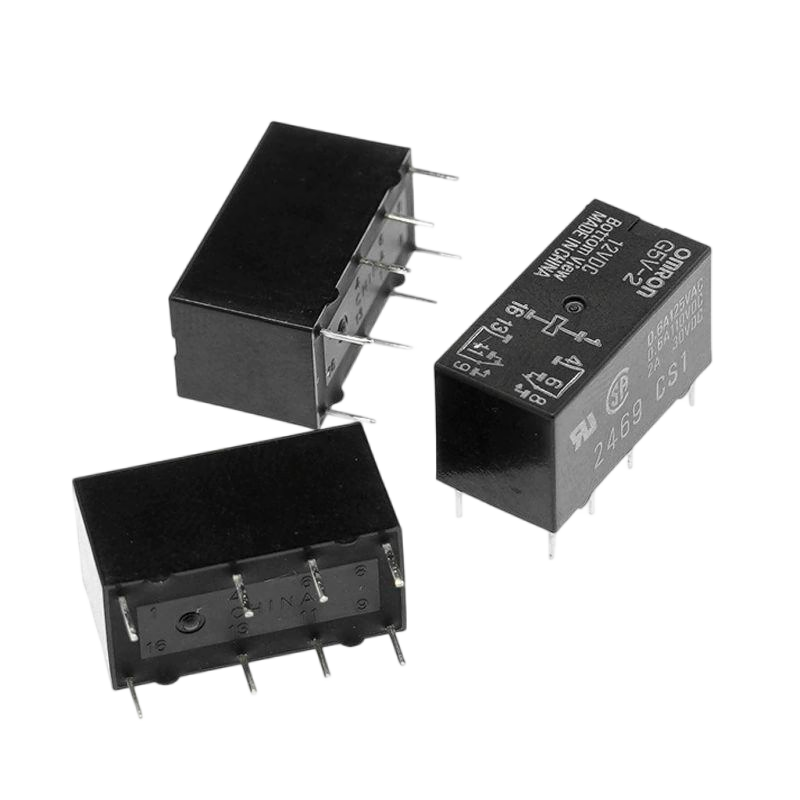

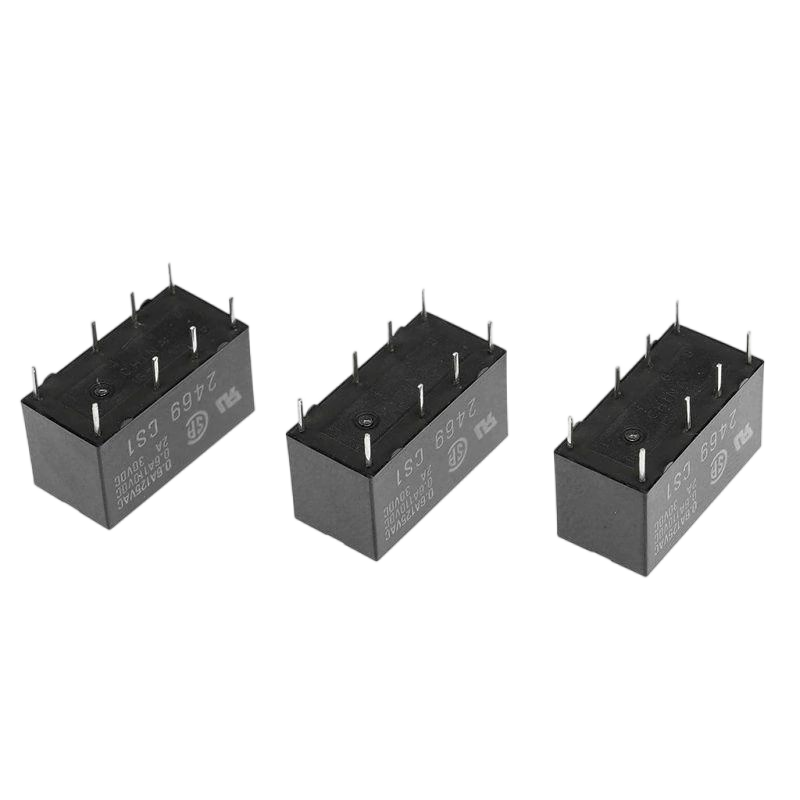

通用型低成本、2极信号用继电器
通用的DIL端子排列。
宽范围接点切换领域10μA～2A。
塑料密封型，横杆双接点为标准。高耐环境性能且高可靠性。
线圈接点间、同极接点间都是FCC parts68标准。(1,500V、10×160μs)
耐高电压、线圈接点间AC1,000V，同极接点间AC750V。
取得UL/CSA认证。
备有150mW型。
注.订购时，请注明线圈额定电压（V）。
例：G5V-2 DC3
此外，交付时的包装标记及标注的电压规格为□□VDC。
| ■ 额定值 |
| 操作线圈 |
| 额定电流 (mA) | 线圈电阻 (Ω) | 动作电压 (V) | 复位电压 (V) | 最大允许电压 (V) | 消耗功率 (mW) | ||||||
| 标 准 型 | DC | 3 | 166.7 | 18 | 75%以下 | 5%以上 | 120% （at23℃） | 约500 | ||||
| 5 | 100 | 50 | ||||||||||
| 6 | 83.3 | 72 | ||||||||||
| 9 | 55.6 | 162 | ||||||||||
| 12 | 41.7 | 288 | ||||||||||
| 24 | 20.8 | 1,152 | ||||||||||
| 48 | 12 | 4,000 | 约580 | |||||||||
| 超 高 灵 敏 度 型 | DC | 5 | 30 | 166.7 | 5%以上 | 5%以上 | 180% （at23℃） | 约150 | ||||
| 12 | 12.5 | 960 | ||||||||||
| 24 | 8.33 | 2,880 | 约200 | |||||||||
| 48 | 6.25 | 7,680 | 150% （at23℃） | 约300 | ||||||||
| 注1. | 额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±10%。 |
| 注2. | 动作特性指的是线圈温度为+23℃时的值。 |
| 注3. | 最大容许电压为继电器线圈能够施加的电压的最大值。 |
| 开关部(接点部) |
| 标准型 | 超高灵敏型 | ||||
| 阻性负载 | ||||||
| 接点接触结构 | 双横杆接点 | |||||
| 接点材质 | Au合金+Ag | |||||
| 额定负载 | AC125V 0.5A、DC 30V 2A | AC125V 0.5A、DC 24V 1A | ||||
| 额定通电电流 | 2A | |||||
| 接点电压的最大值 | AC125V、DC125V | |||||
| 接点电流的最大值 | 2A | 1A | ||||
| ■ 性能 |
| 项目 | 分类 | 标准型 | 超高灵敏度型 |
| 接触电阻＊1 | 50mΩ以下 | 100mΩ以下 | |
| 动作时间 | 7ms以下 | ||
| 复位时间 | 3ms以下 | ||
| 绝缘电阻＊2 | 1,000MΩ以上（DC500V兆欧表） | ||
| 耐压 | 线圈与接点间 | AC1,000V 50/60Hz 1min | |
| 同极接点间 | AC750V 50/60Hz 1min | AC500V 50/60Hz 1min | |
| 异极接点间 | AC1,000V 50/60Hz 1min | ||
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |
| 误动作 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | ||
| 冲击 | 耐久 | 1,000m/s2 | |
| 误动作 | 200m/s2 | 100m/s2 | |
| 寿命 | 机械 | 1,500万次以上（开关频率36,000次/h） | |
| 电气 | 10万次以上 （开关频率1,800次/h） | AC10万次以上、DC30万次以上 （开关频率1,800次/h） | |
| 故障率P水准（参考值＊3） | DC10mV 10μA | ||
| 使用环境温度 | -25～+65℃ （无结冰、无结露） | -25～+70℃ （无结冰、无结露） | |
| 使用环境湿度 | 5～85%RH | ||
| 重量 | 约5g | ||
| 注. | 上述为初始值 |
| *1. | 测量条件：根据电压下降法，在DC1V 10mA的条件下。 |
| *2. | 测量条件：用DC500V兆欧表测量，位置与测量耐压时相同。 |
| *3. | 该值是开关频度120次/min时的值，接触电阻的故障判定值50Ω。 |
| 该值根据开关频度、使用环境不同会有所变化，请事先确认实际使用 条件后再使用。 |
