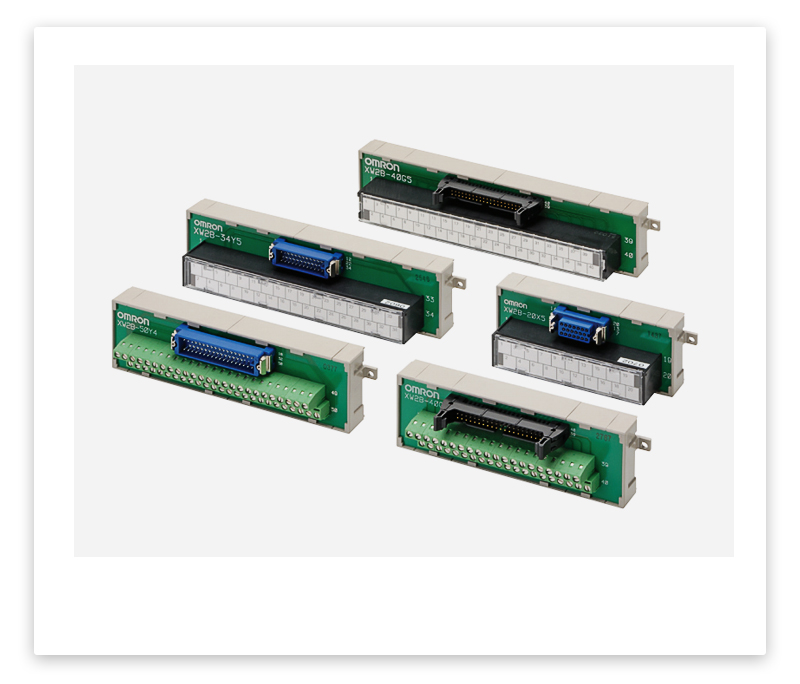

欧姆龙连接器端子台变换单元XW2B系列

参数

品牌： OMRON

型号/系列： XW2B系列

18666469947

立即预约

产品卖点种类额定值/性能尺寸大小

伺服驱动器和位置控制单元的控制信号，可在端子台上简单配线。

连接器不用锡焊，仅用一个螺丝刀就可接线。

备有单元之间的专用连接电缆。

DIN导轨的安装，可采用快速安装、螺钉安装两种方法。

M3.0螺纹端子台附带印有信号名的专用铭牌。可以通过信号名确认端子。

伺服中继单元

产品名称	伺服中继单元	规格	轴数	型号
伺服中继单元	CS1W/CJ1W/C200HW-NC□□3、C200H-NC	――	单轴	XW2B-20J6-1B
	CS1W/CJ1W/C200HW-NC□□3、C200H-NC	――	双轴	XW2B-40J6-2B
	CS1W/CJ1W-NC□□3	带通信功能支持	双轴	XW2B-40J6-4A
	CJ1M-CPU21/22/23	――	单轴	XW2B-20J6-8A
	CJ1M-CPU21/22/23	――	双轴	XW2B-40J6-9A
	FQM1-MMA22/MMP22	伺服驱动器 G5/G系列/SMARTSTEP2用	双轴	XW2B-80J7-12A
	FQM1-MMA22/MMP22、 CS1W-HCP22-V1	――	双轴	XW2B-80J7-1A
	CQM1H-PLB21、CS1W-HCP22-V1	――	单轴	XW2B-20J6-3B

伺服驱动器侧连接电缆

产品名称	适用单元	适用驱动器		规格	电缆长度	型号
伺服中继单元用连接电缆(伺服驱动器侧)伺服中继单元⇔伺服驱动器	NC单元用 (CS1W/CJ1W/ C200HW-NC□□3) CQM1H用 (CQM1H-PLB21)	SMARTSTEP2	R7D-BP	――	1m	XW2Z-100J-B29
		SMARTSTEP2	R7D-BP		2m	XW2Z-200J-B29
		G5/G系列	R88D-KT R88D-GT		1m	XW2Z-100J-B25
		G5/G系列	R88D-KT R88D-GT		2m	XW2Z-200J-B25
		SMARTSTEP Junior	R7D-ZP		1m	XW2Z-100J-B17
		SMARTSTEP Junior	R7D-ZP		2m	XW2Z-200J-B17
		SMARTSTEP A系列	R7D-AP		1m	XW2Z-100J-B5
		SMARTSTEP A系列	R7D-AP		2m	XW2Z-200J-B5
		W系列	R88D-WT		1m	XW2Z-100J-B4
		W系列	R88D-WT		2m	XW2Z-200J-B4
		U系列	R88D-UT (1kW以上)		1m	XW2Z-100J-B4
			R88D-UT (1kW以上)		2m	XW2Z-200J-B4
			R88D-UP (750W以下)		1m	XW2Z-100J-B1
			R88D-UP (750W以下)		2m	XW2Z-200J-B1
	NC单元用 (CS1W/CJ1W-NC□□3)	SMARTSTEP A系列	R7D-AP	带通信功能支持	1m	XW2Z-100J-B7
		SMARTSTEP A系列	R7D-AP		2m	XW2Z-200J-B7
		W系列	R88D-WT		1m	XW2Z-100J-B8
		W系列	R88D-WT		2m	XW2Z-200J-B8
	CJ1M-CPU用 (CJ1M-CPU21/22/23)	SMARTSTEP2	R7D-BP	――	1m	XW2Z-100J-B32
		SMARTSTEP2	R7D-BP		2m	XW2Z-200J-B32
		G5/G系列	R88D-KT R88D-GT		1m	XW2Z-100J-B31
		G5/G系列	R88D-KT R88D-GT		2m	XW2Z-200J-B31
		SMARTSTEP Junior	R7D-ZP		1m	XW2Z-100J-B17
		SMARTSTEP Junior	R7D-ZP		2m	XW2Z-200J-B17
		SMARTSTEP A系列	R7D-AP		1m	XW2Z-100J-B5
		SMARTSTEP A系列	R7D-AP		2m	XW2Z-200J-B5
		W系列	R88D-WT		1m	XW2Z-100J-B4
		W系列	R88D-WT		2m	XW2Z-200J-B4
		U系列	R88D-UT (1kW以上)		1m	XW2Z-100J-B4
			R88D-UT (1kW以上)		2m	XW2Z-200J-B4
			R88D-UP (750W以下)		1m	XW2Z-100J-B1
			R88D-UP (750W以下)		2m	XW2Z-200J-B1
	灵活运动控制器用 (FQM1-MMA22)	G5/G系列	R88D-KT R88D-GT	――	1m	XW2Z-100J-B27
		G5/G系列	R88D-KT R88D-GT	――	2m	XW2Z-200J-B27
		W系列	R88D-WT	――	1m	XW2Z-100J-B13
					2m	XW2Z-200J-B13
					1m	XW2Z-100J-B21
					2m	XW2Z-200J-B21
					1m	XW2Z-100J-B22
					2m	XW2Z-200J-B22
	灵活运动控制器用 (FQM1-MMP22)	SMARTSTEP2	R7D-BP	――	1m	XW2Z-100J-B30
		SMARTSTEP2	R7D-BP		2m	XW2Z-200J-B30
		G5/G系列	R88D-KT R88D-GT		1m	XW2Z-100J-B26
		G5/G系列	R88D-KT R88D-GT		2m	XW2Z-200J-B26
		SMARTSTEP Junior	R7D-ZP		1m	XW2Z-100J-B20
		SMARTSTEP Junior	R7D-ZP		2m	XW2Z-200J-B20
		SMARTSTEP A系列	R7D-AP		1m	XW2Z-100J-B10
		SMARTSTEP A系列	R7D-AP		2m	XW2Z-200J-B10
		W系列	R88D-WT	――	1m	XW2Z-100J-B9
					2m	XW2Z-200J-B9
					1m	XW2Z-100J-B23
					2m	XW2Z-200J-B23
	用户化计数器单元用 (CS1W-HCP22-V1)	SMARTSTEP Junior	R7D-ZP	使用伺服中继单元 XW2B-80J7-1A	1m	XW2Z-100J-B18
		SMARTSTEP Junior	R7D-ZP	使用伺服中继单元 XW2B-80J7-1A	2m	XW2Z-200J-B18
		SMARTSTEP A系列	R7D-AP	使用伺服中继单元 XW2B-20J6-3B	1m	XW2Z-100J-B5
				使用伺服中继单元 XW2B-20J6-3B	2m	XW2Z-200J-B5
				使用伺服中继单元 XW2B-80J7-1A	1m	XW2Z-100J-B12
				使用伺服中继单元 XW2B-80J7-1A	2m	XW2Z-200J-B12
		W系列	R88D-WT	使用伺服中继单元 XW2B-20J6-3B	1m	XW2Z-100J-B4
				使用伺服中继单元 XW2B-20J6-3B	2m	XW2Z-200J-B4
				使用伺服中继单元 XW2B-80J7-1A	1m	XW2Z-100J-B11
				使用伺服中继单元 XW2B-80J7-1A	2m	XW2Z-200J-B11
	DeviceNet对应单轴定位器用(3F88M-DRT141)	SMARTSTEP Junior	R7D-ZP	――	1m	XW2Z-100J-B17
		SMARTSTEP Junior	R7D-ZP		2m	XW2Z-200J-B17
SMARTSTEP A系列		R7D-AP	1m		XW2Z-100J-B5
SMARTSTEP A系列		R7D-AP	2m		XW2Z-200J-B5
W系列		R88D-WT	1m		XW2Z-100J-B4
W系列		R88D-WT	2m		XW2Z-200J-B4
NC单元用(C200H-NC)	SMARTSTEP A系列	R7D-AP	――	1m	XW2Z-100J-B5
	SMARTSTEP A系列	R7D-AP		2m	XW2Z-200J-B5
	W系列	R88D-WT		1m	XW2Z-100J-B4
	W系列	R88D-WT		2m	XW2Z-200J-B4
	U系列	R88D-UT (1kW以上)		1m	XW2Z-100J-B4
		R88D-UT (1kW以上)		2m	XW2Z-200J-B4
		R88D-UP (750W以下)		1m	XW2Z-100J-B1
		R88D-UP (750W以下)		2m	XW2Z-200J-B1

串行通信单元/板用连接电缆

名称	规格	适合串行通信单元/板	适用驱动器	电缆长度	型号
串行通信单元/板用连接电缆	RS-422A通信电缆 (XW2B-40J6-4A伺服中继单元用 *)	CJ1W-SCU42 CJ1W-SCU32 CS1W-SCB41-V1 CS1W-SCU31-V1	OMNUC W系列 SMARTSTEP A系列	1m	XW2Z-100J-C1
串行通信单元/板用连接电缆	RS-422A通信电缆 (XW2B-40J6-4A伺服中继单元用 *)	CJ1W-SCU42 CJ1W-SCU32 CS1W-SCB41-V1 CS1W-SCU31-V1	OMNUC W系列 SMARTSTEP A系列	2m	XW2Z-200J-C1

* 需要支持通信功能的中继单元。

位置控制单元侧连接电缆

名称	适用单元			适用驱动器		轴数	电缆长度	型号
伺服中继单元用连接电缆 (位置控制单元侧)	CJ高级功能单元	集电极开路输出型	CJ1W -NC113用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	单轴	0.5m	XW2Z-050J-A14
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A14
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A16
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A16
			CJ1W -NC213/ 413用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	双轴	0.5m	XW2Z-050J-A15
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A15
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A17
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A17
		线性驱动器输出型	CJ1W -NC133用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	单轴	0.5m	XW2Z-050J-A18
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A18
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A20
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A20
			CJ1W -NC233/ 433用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	双轴	0.5m	XW2Z-050J-A19
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A19
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A21
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A21
	CS高功能单元	集电极开路输出型	CS1W -NC113用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	单轴	0.5m	XW2Z-050J-A6
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A6
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A8
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A8
			CS1W -NC213/ 413用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	双轴	0.5m	XW2Z-050J-A7
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A7
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A9
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A9
		线性驱动器输出型	CS1W -NC133用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	单轴	0.5m	XW2Z-050J-A10
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A10
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A12
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A12
			CS1W-NC233/433用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	双轴	0.5m	XW2Z-050J-A11
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A11
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A13
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A13
	C200HW高功能单元	集电极开路输出型	C200HW-NC113用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	单轴	0.5m	XW2Z-050J-A6
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A6
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A8
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A8
			C200HW-NC213/　 413用	G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP	双轴	0.5m	XW2Z-050J-A7
				G5/G/W/U系列、 SMARTSTEP2	R88D-KT/ GT/WT/UP/ UT、 R7D-BP		1m	XW2Z-100J-A7
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A9
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A9
	CJ1M	CJ1M-CPU21/22/23用		G5/G系列、 SMARTSTEP2	R88D-KT/ GT、 R7D-BP	双轴	0.5m	XW2Z-050J-A33
				G5/G系列、 SMARTSTEP2	R88D-KT/ GT、 R7D-BP		1m	XW2Z-100J-A33
				SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A26
				W/U系列	R88D-WT/ UP/UT		0.5m	XW2Z-050J-A27
				W/U系列	R88D-WT/ UP/UT		1m	XW2Z-100J-A27
	FQM1灵活运动控制器	FQM1- MMA22用	通用输入输出 (26针连接器)	G5/G/W系列	R88D-KT/ GT/WT	双轴	0.5m	XW2Z-050J-A28
							1m	XW2Z-100J-A28
							2m	XW2Z-200J-A28
			特殊输入输出 (40针连接器)				0.5m	XW2Z-050J-A31
							1m	XW2Z-100J-A31
							2m	XW2Z-200J-A31
		FQM1- MMP22用	通用输入输出 (26针连接器)	G5/G/W系列、 SMARTSTEP2、 SMARTSTEP　 Junior/A系列	R88D-KT/ GT/WT、 R7D-BP/ ZP/AP		0.5m	XW2Z-050J-A28
							1m	XW2Z-100J-A28
							2m	XW2Z-200J-A28
			特殊输入输出 (40针连接器)				0.5m	XW2Z-050J-A30
							1m	XW2Z-100J-A30
							2m	XW2Z-200J-A30
	CQM1H 内插板用	CQM1H-PLB21用		G5/G/W/U系列、 SMARTSTEP2、 SMARTSTEP　　 Junior/A系列	R88D-KT/ GT/WT/UP/ UT、 R7D-BP/ ZP/AP	单轴	0.5m	XW2Z-050J-A3
	CQM1H 内插板用	CQM1H-PLB21用		G5/G/W/U系列、 SMARTSTEP2、 SMARTSTEP　　 Junior/A系列	R88D-KT/ GT/WT/UP/ UT、 R7D-BP/ ZP/AP	单轴	1m	XW2Z-100J-A3
	CS1用户化计数器单元	CS1WHCP22- V1用	通用输入输出 (24针连接器)	W系列、 SMARTSTEP　 Junior/A系列 (伺服中继单元 XW2B-80J7-1A)	R88D-WT、 R7D-ZP/AP	双轴	0.5m	XW2Z-050J-A29
							1m	XW2Z-100J-A29
							2m	XW2Z-200J-A29
			特殊输入输出 (40针连接器)				0.5m	XW2Z-050J-A32
							1m	XW2Z-100J-A32
2m							XW2Z-200J-A32
特殊输入输出 (40针连接器)			W系列、 SMARTSTEP　 Junior/A系列 (伺服中继单元 XW2B-20J6-3B)	单轴		0.5m	XW2Z-050J-A22
				单轴		1m	XW2Z-100J-A22
				双轴		0.5m	XW2Z-050J-A23
				双轴		1m	XW2Z-100J-A23
DeviceNet 对应单轴定位器	3F88M-DRT141用		SMARTSTEP　 Junior/A系列	R7D-ZP/AP	单轴	0.5m	XW2Z-050J-A25
			SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A25
			W系列	R88D-WT		0.5m	XW2Z-050J-A24
			W系列	R88D-WT		1m	XW2Z-100J-A24
C200H　高功能单元	集电极开路输出型	C200H-NC112用	W/U系列	R88D-WT/ UP/UT	单轴	0.5m	XW2Z-050J-A1
			W/U系列	R88D-WT/ UP/UT		1m	XW2Z-100J-A1
			SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A4
			SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A4
		C200H-NC211用	W/U系列	R88D-WT/ UP/UT	双轴	0.5m	XW2Z-050J-A2
			W/U系列	R88D-WT/ UP/UT		1m	XW2Z-100J-A2
			SMARTSTEP　 Junior/A系列	R7D-ZP/AP		0.5m	XW2Z-050J-A5
			SMARTSTEP　 Junior/A系列	R7D-ZP/AP		1m	XW2Z-100J-A5

伺服中继单元额定规格/性能

项目	规格
额定电流	1A (温度上升+30℃ MAX)
额定电压	DC24V
绝缘电阻	5MΩ以上(DC500V时)
耐电压	AC500V 1min (漏电流1mA以下)
保护结构	IP00 IEC标准
电气保护等级	0级
使用环境温度	0～+55℃

材质/处理

项目	部件名	材质/处理
单元	本体/增设单元	PBT树脂(UL94V-0/灰色)
单元	DIN导轨锁	POM树脂(UL94HB/黄色)
扁平电缆连接器	外壳	PBT树脂(UL94V-0/黑色)
扁平电缆连接器	触头	黄铜/镀金
端子台	本体	PBT树脂(UL94V-0/黑色)
	接线螺钉	铁/镀镍
	罩盖	PC树脂(UL94V-0/透明)
基板	―	环氧树脂玻璃基板(CEM3)

位置控制单元侧连接电缆/伺服驱动器侧连接电缆额定规格/性能

项目	规格
额定电流	1A (温度上升+30℃ MAX)
额定电压	DC24V
接触电阻	20mΩ以下(20mV以下、 100mA以下) *
绝缘电阻	5MΩ以上(DC500V时)
耐电压	AC500V 1min (漏电流1mA以下) *2
保护结构	IP00 IEC标准
电气保护等级	0级
使用环境温度	0～+55℃

*1. 连接器部的接触电阻。
*2. 连接器部的耐电压。

材质/处理

项目	零件名称			材质/处理
连接器	XG4M-1630 XG4M-2030 XG4M-2630 XG4M-3030 XG4M-3430 XG4M-4030	外壳		含玻璃PBT树脂(UL94V-0) /黑色
		罩盖		含玻璃PBT树脂(UL94V-0) /黑色
		触头	接触部	磷青铜/镍底镀金(0.15μm)
		触头	压接部	磷青铜/镍底镀锡(2.0μm)
	XG4T-1604/2004/3404		应力消除	含玻璃PBT树脂(UL94V-0) /黑色
	XM3A-1521 XM2D-1501	外壳		聚酰胺树脂(UL94V-0) /乳白色
		接触端子	接触部	黄铜/镍底镀金(0.2μm)
		接触端子	压接部	黄铜/镍底镀金(0.2μm)
		壳体		钢镀镍
	XM2S-1511/3711	外壳		ABS树脂/镀镍
	FCN-367J040-AU/F	外壳		PBT树脂(UL94V-0) /黑色
		触头	接触部	磷青铜/镀金
		触头	圧接部	磷青铜/镀锡
		螺杆		钢镀镍
	MR-34LF MR-50LF	外壳		含玻璃PBT树脂(UL94V-0) /蓝色
		触头	接触部	黄钢/镍底镀银
		罩盖		ABS树脂(UL94-HB)
	10136-3000VE 10150-3000VE	外壳		含玻璃PBT树脂(UL94V-0) /黑色
	10136-3000VE 10150-3000VE	触头		铜合金/镍底镀金(0.5μm)
	10336-52A0-008 10350-52A0-008	外壳		含玻璃PBT树脂(UL94V-0) /黑色
电缆	UL2464 接口电缆			AWG28 同类产品
