产品卖点种类额定值/性能尺寸大小
小型与便捷兼具实现众多装置的安全化螺线管电流0.2A＊可在狭小的空间中轻松安装的小型、纤薄规格可安装于铝框40mm大幅减少安装工时、接线工时头部转向作业简便2种可选接线方式，安装维护都简单操作钥匙的易插入性及产品的牢固性令人放心锁定强度为令人放心的1300N放心的易操作钥匙插入性宽插入口及宽诱导口3点安装牢牢固定(横向安装时)强度和耐久性优异的金属规格金属头部可选设定(5触点规格/6触点规格)标准设定金属释放钥匙(仅普通型)
* 6触点型为0.26A
电磁锁定用螺线管电流：4触点、5触点型实现0.2A、6触点型实现0.26A。
无需使用继电器即可直接连接控制器，可以降低成本和空间。
与本公司以往产品相比，体积比方面实现了端子台型约28%、连接器型约38%的紧凑尺寸。大幅提高了使用便捷性。可安装于40mm的铝框而不外露。
注: D4GL是2015年3月终止生产。
以往在横向安装中头部转向时，一旦取下头部，就需要重新设置,但D4SL-N仅用手指旋转头部垫片便可转向，大幅减少了作业时间。
D4SL-N备有连接器方式及端子台方式2种。2种类型的本体及接线均为一触式拆装，大幅提高安装时的可操作性及维护作业效率。
小型、纤薄也可实现1300N的锁定强度。
与本公司以往产品(D4GL)相比强化30%，在要求开关强度的应用中也可放心。
欧姆龙电磁锁定安全门开关的丰富种类
D4SL-N利用宽插入口及宽诱导口吸收松动。
插入口上下部可用螺钉固定，因此可抑制开关本体的位置偏差。
采用金属头部(可选),减少插入时的松动等引起的磨损及损坏。
十字型释放钥匙的工具操作部为金属制，针对维护时的反复操作提高了耐久性。
本体 标准库存型号
本体 型号一览表
操作钥匙型号
连接器电缆
滑动钥匙单元
这里仅刊载了标准库存型号。
样本刊载了含标准库存品的安全门开关 D4SL-N的所有型号。
| 释放钥匙 类型 | 接线 方式 | 螺线管电压/ 指示灯类型 | 锁定/ 释放方式 | 接点构成 (门开闭检测开关+ 锁定监控开关) | 导管口 尺寸 | 型号 |
|---|---|---|---|---|---|---|
| 一般型 (金属) | 连接器 | DC24V/橙 | 机械锁定/ 电磁释放 | 6触点 (2NC/1NO+2NC/1NO) | G1/2 | D4SL-N2NFA-DN |
| 5触点 (2NC/1NO+2NC) | D4SL-N2FFA-DN | |||||
| 5触点 (3NC+2NC) | D4SL-N2HFA-DN | |||||
| DC24V/无 | 4触点 (1NC/1NO+1NC/1NO) 门监控与锁定监控串联 | D4SL-N2AFA-N | ||||
| 4触点 (2NC+1NC/1NO) 门监控与锁定监控串联 | D4SL-N2CFA-N | |||||
| 4触点 (2NC+2NC) 门监控与锁定监控内部串联 | D4SL-N2DFA-N | |||||
| 4触点 (2NC+2NC) 门监控与锁定监控内部 无串联 | D4SL-N2VFA-N | |||||
| 端子台 | DC24V/橙 | 6触点 2NC/1NO+2NC/1NO) | D4SL-N2NFA-D | |||
| 6触点 (2NC/1NO+3NC) | D4SL-N2PFA-D | |||||
| 6触点 (3NC+3NC) | D4SL-N2RFA-D | |||||
| 5触点 (2NC/1NO+1NC/1NO) | D4SL-N2EFA-D | |||||
| 5触点 (2NC/1NO+2NC) | D4SL-N2FFA-D | |||||
| 5触点 (3NC+2NC) | D4SL-N2HFA-D | |||||
| DC24V/无 | 4触点 (1NC/1NO+1NC/1NO) 门监控与锁定监控串联 | D4SL-N2AFA | ||||
| 4触点 (2NC+1NC/1NO) 门监控与锁定监控串联 | D4SL-N2CFA | |||||
| 4触点 (2NC+2NC) 门监控与锁定监控内部串联 | D4SL-N2DFA | |||||
| 4触点 (2NC+2NC) 门监控与锁定监控内部 无串联 | D4SL-N2VFA | |||||
| 接插件 | DC24V/橙 | 电磁锁定/ 机械释放 | 6接点 (2NC/1NO+2NC/1NO) | D4SL-N2NFG-DN | ||
| 5接点 (2NC/1NO+2NC) | D4SL-N2FFG-DN | |||||
| 5接点 (3NC+2NC) | D4SL-N2HFG-DN | |||||
| DC24V/无 | 4接点 (1NC/1NO+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N2AFG-N | ||||
| 4接点 (2NC+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N2CFG-N | |||||
| 4接点 (2NC+2NC) 有门监控与锁定监控短路 | D4SL-N2DFG-N | |||||
| 4接点 (2NC+2NC) 无门监控与锁定监控短路 | D4SL-N2VFG-N | |||||
| 端子台 | DC24V/橙 | 6接点 (2NC/1NO+2NC/1NO) | D4SL-N2NFG-D | |||
| 5接点 (2NC/1NO+1NC/1NO) | D4SL-N2EFG-D | |||||
| 5接点 (2NC/1NO+2NC) | D4SL-N2FFG-D | |||||
| 5接点 (3NC+2NC) | D4SL-N2HFG-D | |||||
| DC24V/无 | 4接点 (1NC/1NO+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N2AFG | ||||
| 4接点 (2NC+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N2CFG | |||||
| 4接点 (2NC+2NC) 有门监控与锁定监控短路 | D4SL-N2DFG | |||||
| 4接点 (2NC+2NC) 无门监控与锁定监控短路 | D4SL-N2VFG | |||||
| 特殊型 (树脂) | 接插件 | DC24V/橙 | 机械锁定/ 电磁释放 | 6接点 (2NC/1NO+2NC/1NO) | D4SL-N2NFA-D4N | |
| 端子台 | D4SL-N2NFA-D4 | |||||
| 6接点 (3NC+3NC) | D4SL-N2RFA-D4 | |||||
| 接插件 | 电磁锁定/ 机械释放 | 6接点 (2NC/1NO+2NC/1NO) | D4SL-N2NFG-D4N | |||
| 端子台 | D4SL-N2NFG-D4 | |||||
| 一般型 (金属) | 接插件 | DC24V/橙 | 机械锁定/ 电磁释放 | 5接点 (2NC/1NO+1NC/1NO) | M20 | D4SL-N4EFA-DN |
| 5接点 (2NC/1NO+2NC) | D4SL-N4FFA-DN | |||||
| 5接点 (3NC+1NC/1NO) | D4SL-N4GFA-DN | |||||
| 5接点 (3NC+2NC) | D4SL-N4HFA-DN | |||||
| DC24V/无 | 4接点 (1NC/1NO+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N4AFA-N | ||||
| 4接点 (2NC+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N4CFA-N | |||||
| 4接点 (2NC+2NC) 有门监控与锁定监控短路 | D4SL-N4DFA-N | |||||
| 端子台 | DC24V/橙 | 6接点 (3NC+3NC) | D4SL-N4RFA-D | |||
| 5接点 (2NC/1NO+1NC/1NO) | D4SL-N4EFA-D | |||||
| 5接点 (2NC/1NO+2NC) | D4SL-N4FFA-D | |||||
| 5接点 (3NC+1NC/1NO) | D4SL-N4GFA-D | |||||
| 5接点 (3NC+2NC) | D4SL-N4HFA-D | |||||
| DC24V/无 | 4接点 (1NC/1NO+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N4AFA | ||||
| 4接点 (2NC+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N4CFA | |||||
| 4接点 (2NC+2NC) 有门监控与锁定监控短路 | D4SL-N4DFA | |||||
| 4接点 (2NC+2NC) 无门监控与锁定监控短路 | D4SL-N4VFA | |||||
| 接插件 | DC24V/橙 | 电磁锁定/ 机械释放 | 6接点 (2NC/1NO+2NC/1NO) | D4SL-N4NFG-DN | ||
| 5接点 (3NC+1NC/1NO) | D4SL-N4GFG-DN | |||||
| 5接点 (3NC+2NC) | D4SL-N4HFG-DN | |||||
| DC24V/无 | 4接点 (1NC/1NO+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N4AFG-N | ||||
| 4接点 (2NC+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N4CFG-N | |||||
| 4接点 (2NC+2NC) 有门监控与锁定监控短路 | D4SL-N4DFG-N | |||||
| 4接点 (2NC+2NC) 无门监控与锁定监控短路 | D4SL-N4VFG-N | |||||
| 端子台 | DC24V/橙 | 6接点 (2NC/1NO+2NC/1NO) | D4SL-N4NFG-D | |||
| 6接点 (3NC+3NC) | D4SL-N4RFG-D | |||||
| 5接点 (2NC/1NO+1NC/1NO) | D4SL-N4EFG-D | |||||
| 5接点 (2NC/1NO+2NC) | D4SL-N4FFG-D | |||||
| 5接点 (3NC+1NC/1NO) | D4SL-N4GFG-D | |||||
| 5接点 (3NC+2NC) | D4SL-N4HFG-D | |||||
| DC24V/无 | 4接点 (1NC/1NO+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N4AFG | ||||
| 4接点 (2NC+1NC/1NO) 有门监控与锁定监控短路 | D4SL-N4CFG | |||||
| 4接点 (2NC+2NC) 有门监控与锁定监控短路 | D4SL-N4DFG | |||||
| 特殊型 (树脂) | 端子台 | DC24V/橙 | 5接点 (3NC+2NC) | D4SL-N4HFG-D4 |
关于交货期、价格等，订购时请向经销商或本公司营业部咨询。
标准库存型号请参阅样本。
| 释放钥匙 类型 | 接线 方式 | 螺线管电压/ 指示灯类型 | 锁定/ 释放方式 | 接点构成 (门开闭检测开关+ 锁定监控开关) | 导管口 尺寸 (注) | 型号 |
|---|---|---|---|---|---|---|
| 一般型 (金属) | 接插件 | DC24V/橙 | 机械锁定/ 电磁释放 | 6接点 □内为N、P、Q、R | G1/2 | D4SL-N2□FA-DN |
| 1/2-14NPT | D4SL-N3□FA-DN | |||||
| M20 | D4SL-N4□FA-DN | |||||
| 5接点 □内为E、F、G、H | G1/2 | D4SL-N2□FA-DN | ||||
| 1/2-14NPT | D4SL-N3□FA-DN | |||||
| M20 | D4SL-N4□FA-DN | |||||
| DC24V/无 | 4接点 □内为A、B、C、D、S、T、U、V | G1/2 | D4SL-N2□FA-N | |||
| 1/2-14NPT | D4SL-N3□FA-N | |||||
| M20 | D4SL-N4□FA-N | |||||
| 端子台 | DC24V/橙 | 6接点 □内为N、P、Q、R | G1/2 | D4SL-N2□FA-D | ||
| 1/2-14NPT | D4SL-N3□FA-D | |||||
| M20 | D4SL-N4□FA-D | |||||
| 5接点 □内为E、F、G、H | G1/2 | D4SL-N2□FA-D | ||||
| 1/2-14NPT | D4SL-N3□FA-D | |||||
| M20 | D4SL-N4□FA-D | |||||
| DC24V/无 | 4接点 □内为A、B、C、D、S、T、U、V | G1/2 | D4SL-N2□FA | |||
| 1/2-14NPT | D4SL-N3□FA | |||||
| M20 | D4SL-N4□FA | |||||
| 接插件 | DC24V/橙 | 电磁锁定/ 机械释放 | 6接点 □内为N、P、Q、R | G1/2 | D4SL-N2□FG-DN | |
| 1/2-14NPT | D4SL-N3□FG-DN | |||||
| M20 | D4SL-N4□FG-DN | |||||
| 5接点 □内为E、F、G、H | G1/2 | D4SL-N2□FG-DN | ||||
| 1/2-14NPT | D4SL-N3□FG-DN | |||||
| M20 | D4SL-N4□FG-DN | |||||
| DC24V/无 | 4接点 □内为A、B、C、D、S、T、U、V | G1/2 | D4SL-N2□FG-N | |||
| 1/2-14NPT | D4SL-N3□FG-N | |||||
| M20 | D4SL-N4□FG-N | |||||
| 端子台 | DC24V/橙 | 6接点 □内为N、P、Q、R | G1/2 | D4SL-N2□FG-D | ||
| 1/2-14NPT | D4SL-N3□FG-D | |||||
| M20 | D4SL-N4□FG-D | |||||
| 5接点 □内为E、F、G、H | G1/2 | D4SL-N2□FG-D | ||||
| 1/2-14NPT | D4SL-N3□FG-D | |||||
| M20 | D4SL-N4□FG-D | |||||
| DC24V/无 | 4接点 □内为A、B、C、D、S、T、U、V | G1/2 | D4SL-N2□FG | |||
| 1/2-14NPT | D4SL-N3□FG | |||||
| M20 | D4SL-N4□FG | |||||
| 特殊型 (树脂) | 接插件 | DC24V/橙 | 机械锁定/ 电磁释放 | 6接点 □内为N、P、Q、R | G1/2 | D4SL-N2□FA-D4N |
| 1/2-14NPT | D4SL-N3□FA-D4N | |||||
| M20 | D4SL-N4□FA-D4N | |||||
| 5接点 □内为E、F、G、H | G1/2 | D4SL-N2□FA-D4N | ||||
| 1/2-14NPT | D4SL-N3□FA-D4N | |||||
| M20 | D4SL-N4□FA-D4N | |||||
| 端子台 | 6接点 □内为N、P、Q、R | G1/2 | D4SL-N2□FA-D4 | |||
| 1/2-14NPT | D4SL-N3□FA-D4 | |||||
| M20 | D4SL-N4□FA-D4 | |||||
| 5接点 □内为E、F、G、H | G1/2 | D4SL-N2□FA-D4 | ||||
| 1/2-14NPT | D4SL-N3□FA-D4 | |||||
| M20 | D4SL-N4□FA-D4 | |||||
| 接插件 | 电磁锁定/ 机械释放 | 6接点 □内为N、P、Q、R | G1/2 | D4SL-N2□FG-D4N | ||
| 1/2-14NPT | D4SL-N3□FG-D4N | |||||
| M20 | D4SL-N4□FG-D4N | |||||
| 5接点 □内为E、F、G、H | G1/2 | D4SL-N2□FG-D4N | ||||
| 1/2-14NPT | D4SL-N3□FG-D4N | |||||
| M20 | D4SL-N4□FG-D4N | |||||
| 端子台 | 6接点 □内为N、P、Q、R | G1/2 | D4SL-N2□FG-D4 | |||
| 1/2-14NPT | D4SL-N3□FG-D4 | |||||
| M20 | D4SL-N4□FG-D4 | |||||
| 5接点 □内为E、F、G、H | G1/2 | D4SL-N2□FG-D4 | ||||
| 1/2-14NPT | D4SL-N3□FG-D4 | |||||
| M20 | D4SL-N4□FG-D4 |
注. 设备和机器等出口至欧洲时推荐M20、出口至北美时推荐1/2-14NPT。
| 种类 | 型号 |
|---|---|
| 水平 安装型 | D4SL-NK1 |
| 水平 安装型 (短型) | D4SL-NK1S |
| 水平 安装型 (带缓冲橡胶) | D4SL-NK1G |
| 垂直 安装型 | D4SL-NK2 |
| 垂直 安装型 (带缓冲橡胶) | D4SL-NK2G |
| 可调整型 (水平方向) | D4SL-NK3 |
| 可调整型 (水平/垂直方向) | D4SL-NK5 |
| 种类 | 型号 |
|---|---|
| 1m | D4SL-CN1 |
| 3m | D4SL-CN3 |
| 5m | D4SL-CN5 |
| 10m | D4SL-CN10 |

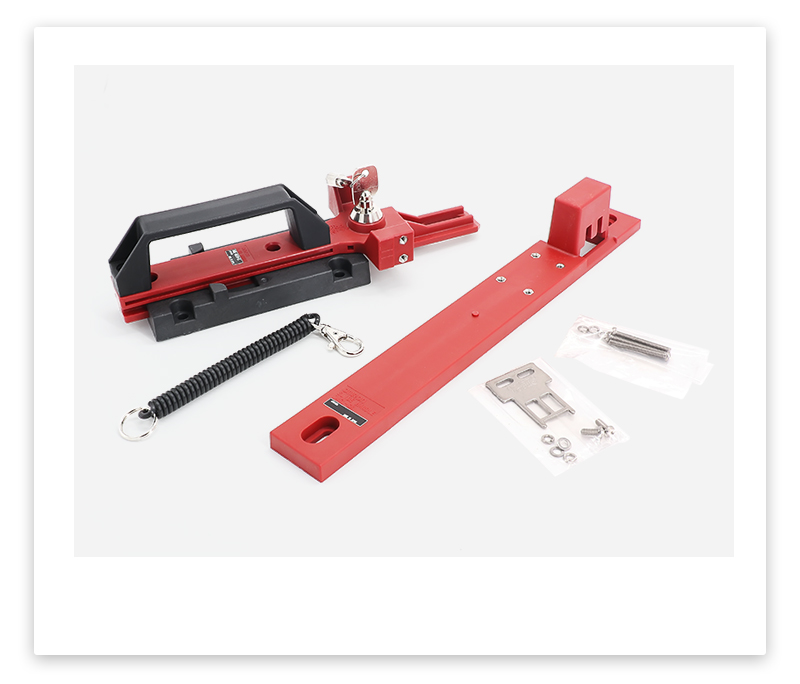

| 种类 | 规格 | 内容 | 型号 |
|---|---|---|---|
| 重量： 约0.6kg 机械耐久性： 2万次以上 | 滑动钥匙本体：1个 (钥匙未安装) 内侧操作杆：无 D4SL-N安装板：1块 门开关安装用特殊螺钉：3个 D4SL-NK1S：1个 D4SL-NK1S安装用特殊螺钉：2个 闭锁钥匙：2个 闭锁钥匙用吊带：1个 警告标签(贴纸)：日文、英文 各1张 | D4SL-NSK10- LK *1 | |
| D4SL-NSK10- LK-□ *2 | |||
| 重量： 约0.1kg | 内侧操作杆：1个 | D4SL-SK10H *3 | |
| 重量： 约0.7kg 机械耐久性： 2万次以上 | 滑动钥匙本体：1个 (钥匙未安装) 内部操作杆：1个 D4SL-N安装板：1块 门开关安装用特殊螺钉：3个 D4SL-NK1S：1个 D4SL-NK1S安装用特殊螺钉：2个 闭锁钥匙：2个 闭锁钥匙用吊带：1个 警告标签(贴纸)：日文、英文 各1张 | D4SL-NSK10- LKH *1 | |
| D4SL-NSK10- LKH-□ *2 |
标准/EC指令适用EC指令、标准认证标准
安全标准认证额定值TÜV(EN60947-5-1)CCC(GB/T 14048.5)
UL/CSA(UL508、 CSA C22.2 No.14)C150
R150
电磁线圈特性
指示灯
性能
• 机械指令
• 低电压指令
• EMC指令
• EN ISO 14119
• EN60947-5-1
• GS-ET-19
| 认证机构 | 标准 | 文件No. |
|---|---|---|
| TÜV SÜD | EN60947-5-1 (直接开路动作认证) | 敬请咨询 |
| UL *1 | UL508、 CSA C22.2 No.14 | E76675 |
| CQC(CCC) | GB/T 14048.5 | 敬请咨询 |
| KOSHA *2 | EN60947-5-1 | 敬请咨询 |
*1. 已获得UL的CSA C22.2 No.14标准认证。
*2. 部分型号已接受认证。
| 项目 | 使用类别 | AC-15 | DC-13 |
|---|---|---|---|
| 额定动作电流(Ie) | 1.5A *1 1A *2 | 0.22A | |
| 额定动作电压(Ue) | 120V | 125V | |
注. 作为短路保护装置，请使用符合IEC60127的快速熔断型4A保险丝。本体中没有内置该保险丝。
*1. 11-42、21-52、21-22
*2. 其他端子
| 额定电压 | 通电电流 | 电流(A) | 伏安(VA) | ||
|---|---|---|---|---|---|
| 接通 | 切断 | 接通 | 切断 | ||
| AC120V | 2.5A | 15 | 1.5 | 1,800 | 180 |
| 额定电压 | 通电电流 | 电流(A) | 伏安(VA) | ||
|---|---|---|---|---|---|
| 接通 | 切断 | 接通 | 切断 | ||
| DC125V | 1.0A | 0.22 | 0.22 | 28 | 28 |
| 项目 | DC24V型 |
|---|---|
| 额定动作电压(100%ED) | DC24V +10％ -15％ |
| 消耗电流 * | 接通时： 6触点型 约6.4W-0.26A 4触点/5触点型 约4.8W-0.2A 常时 ：约2.6W(平均)-0.2A(最大) |
| 绝缘等级 | Class E(～120℃) |
* 接通时的电流在对螺线管开始通电后约持续10秒钟。
之后可通过内部电路切换到常时电流。
注： 使用电磁锁定型时，必须在关门后(插入操作钥匙后)再对螺线管通电。
螺线管通电后再关门，可能会导致操作钥匙无法锁定。
具体内容请参阅样本的「关于电磁锁定型的使用注意事项」。
| 项目 | LED型 |
|---|---|
| 额定电压 | DC24V |
| 消耗电流 | 约10mA |
| 发光颜色(LED) | 橙 |
| 联锁型 | 类型2(EN ISO 14119) | |
|---|---|---|
| 代码级别 | Low level coded(EN ISO 14119) | |
| 保护构造 *1 | IP67 *1 TYPE 4X Indoor use only(UL, CSA) | |
| 耐久 *2 | 机械 | 100万次以上 |
| 电气 | 15万次以上 (AC125V 1A 阻性负载时) *3 | |
| 容许操作速度 | 0.05～1m/s | |
| 容许操作频率 | 4触点/5触点型 ：30次/min 6触点型 ：5次/min | |
| 直接开路动作力 *4 | 最小60N(EN60947-5-1) | |
| 直接开路预行程 *4 | 最小15mm(EN60947-5-1) | |
| 锁定强度(Fzh) *5 | 最小1,300N | |
| 接触电阻 | 200mΩ以下 | |
| 最小适用负载 *6 | DC5V 1mA 阻性负载 (N水准 参考值) | |
| 额定绝缘电压(Ui) | 150V(EN60947-5-1) | |
| 额定频率 | 50/60Hz | |
| 防触电保护等级 | ClassⅡ(双重绝缘) | |
| 污染度(使用环境) | 污染度3(EN60947-5-1) | |
| 脉冲 耐压(Uimp) (EN60947-5-1) | 同极端子间 | 1.5kV |
| 异极端子间 | 1.5kV | |
| 各端子与非带电金属部之间 | 2.5kV | |
| 绝缘电阻 | 100MΩ以上(DC500V兆欧表) | |
| 振动 | 误动作 | 10～55Hz 单振幅0.35mm |
| 冲击 | 误动作 | 80m/s2以上 |
| 耐久 | 1,000m/s2以上 | |
| 带条件短路电流 | 100A(EN60947-5-1) | |
| 额定开路热电流(Ith) | 2.5A(11-42、21-52、21-22) 1A(其它) | |
| 使用环境温度 | -10+55℃ (不结冰) | |
| 使用环境湿度 | 95%RH以下 | |
| 重量 | 树脂检测头 约290g(连接器型) 约330g(端子台型) 金属头部 约370g(连接器型) 约410g(端子台型) | |
注1. 上述值为初始值。
2. 开关的触点为一般负载与微小负载共用，不能在曾开关过负载的触点上连接容量更小的负载后使用。否则触点表面会变得粗糙，降低接触可靠性。
*1. 本保护结构为基于标准(EN60947-5-1)规定的测试方法测得的数值，请根据实际使用环境、使用条件事先确认密封性。
开关盒本体可以防止尘埃或水等的进入，但请注意头部的操作钥匙插口中不要有切屑、油、水、药物等异物进入。否则可能导致早期的磨损、损坏、故障等。
*2. 耐久性的条件是环境温度5～35℃、环境湿度40～70％RH时使用。其他的详细条件敬请咨询。
*3. 不要使3个电路以上同时接通AC125V 1A。
*4. 为了安全使用，请务必遵守此条件。
*5. 基于ISO 14119的评估方法。
*6. 该数值可能随开关频度、环境条件、可靠性水准等而变化。请事先用实际负载来确认。
