产品卖点种类额定值/性能尺寸大小
符合对应CE标记的EN (TÜV)标准。
经UL和CSA标准认证。
当保护盖打开时，开关接点由强制断开构造（仅NC 接点）打开。 通过EN认证的。强制断开构造在开关上以标志表示。
特殊操作开关禁止误动作和错误操作。
较宽的温度范围规格：−40～80°C。
开关盒的保护等级：IP67 (EN60947-5-1)。

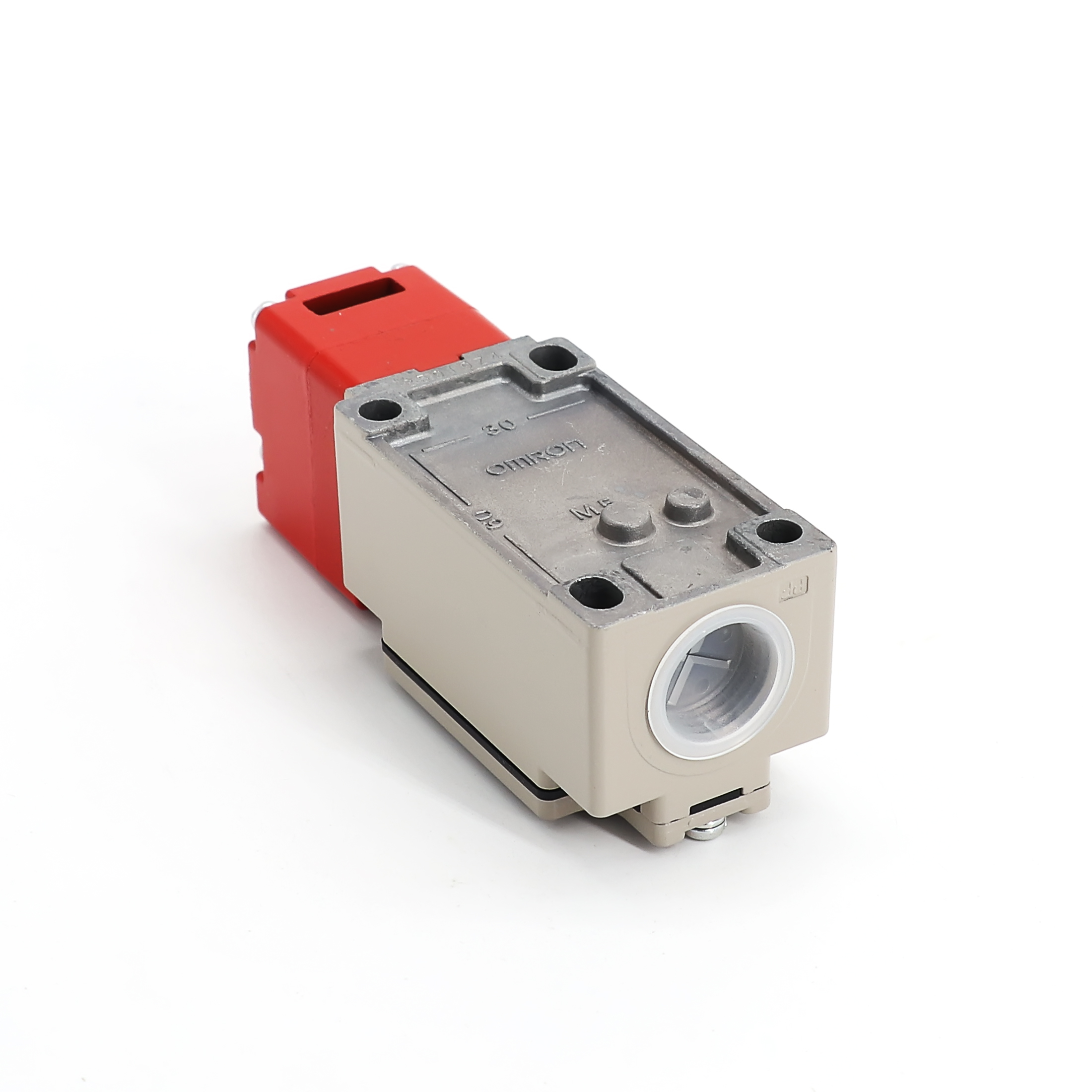

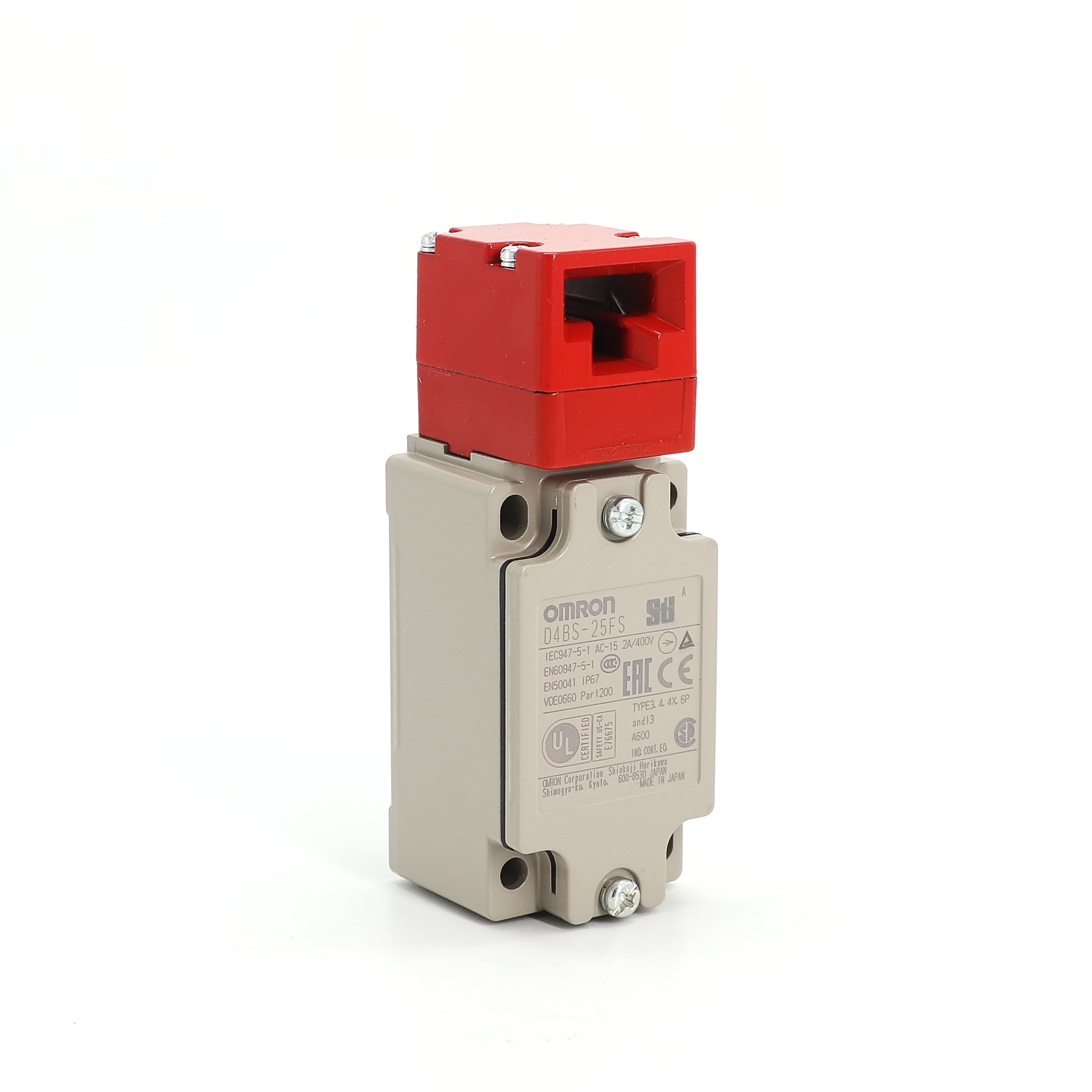

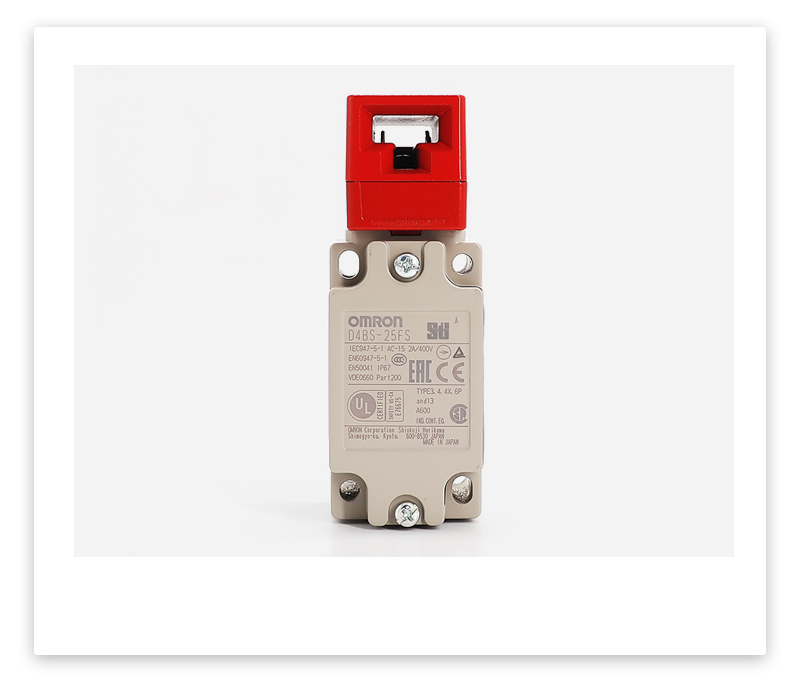

开关（操作钥匙另售。）
操作钥匙
订购未在该表中列出的型号时，请与欧姆龙代表处联系。
强制断开的认定型号
| 类型 | 安装方向 | 导管尺寸 | 1NC/1NO (慢动型) | 2NC (慢动型) | |
|---|---|---|---|---|---|
| 1导管 | 前面安装 | Pg13.5 | D4BS-15FS | D4BS-1AFS | |
| G1/2 | D4BS-25FS | D4BS-2AFS | |||
| M20 | D4BS-45FS | D4BS-4AFS | |||
| 类型 | 型号 | |
|---|---|---|
| 水平安装 | D4BS-K1 | |
| 垂直安装 | D4BS-K2 | |
| 可调节安装(水平) | D4BS-K3 | |
标准和EC指令符合以下EC指令的规定：认证标准
安全标准认证额定规格TÜV(EN60947-5-1)、CCC(GB/T 14048.5)
UL/CSA(UL508、CSA C22.2 No.14)(A600)
性能
• 机械指令
• EN50041
• EN ISO 14119
• EN 60204-1
| 认证机构 | 标准 | 文件号 |
|---|---|---|
| TÜV Rheinland | EN60947-5-1(经认证的强制断开)、GS-ET-15 | 请联系欧姆龙代表处 |
| UL | UL508 | E76675 |
| CSA | CSA C22.2 No. 14 | LR45746 |
| CQC(CCC) | GB/T 14048.5 | 2003010305073833 |
| 项目 | 使用类型 | AC-15 |
|---|---|---|
| 额定动作电流 (Ie) | 2A | |
| 额定动作电压(Ue) | 400V | |
注： 使用符合IEC60269的10A保险丝gI或gG型作为短路保护装置。
| 额定电压 | 通电电流 | 电流(A) | 伏安数(VA) | ||
|---|---|---|---|---|---|
| 接通 | 断开 | 接通 | 断开 | ||
| AC120V AC240V AC480V AC600V | 10A | 60 30 15 12 | 6 3 1.5 1.2 | 7200 | 720 |
| 保护结构*1 | IP67(EN60947-5-1) | |
|---|---|---|
| 寿命*2 | 机械 | 1,000,000次以上 |
| 电气 | 500,000次以上(AC250V 10A、电阻负载) | |
| 操作速度 | 0.1m/s～0.5m/s | |
| 操作频率 | 最大30次/min | |
| 强制断开力*3 | 最小19.61N(EN60947-5-1) | |
| 强制断开预行程*3 | 最小20mm (EN60947-5-1) | |
| 接点电阻 | 25mΩ以下 | |
| 额定绝缘电压 (Ui) | 600V(EN60947-5-1) | |
| 额定频率 | 50/60Hz | |
| 防触电保护等级 | Class I (带接地端子) | |
| 污染度(使用环境) | 3 (EN60947-5-1) | |
| 耐浪涌电压 (EN60947-5-1) | 同极端子间 | 4 kV |
| 异极端子间 | ||
| 端子和地面间 | ||
| 绝缘电阻 | 100MΩ以上 (DC500V)，同极或异极端子间， 端子和地面间，端子和非通电金属部件间 | |
| 接点间隔 | 2×2mm以上 | |
| 耐振动 | 误动作 | 10～500Hz，单振幅0.65mm |
| 耐冲击 | 耐久 | 1,000m/s2 以上 (IEC68-2-27) |
| 误动作 | 300 m/s2 以上 (IEC68-2-27) | |
| 条件短路电流 | 100 A (EN60947-5-1) | |
| 额定密闭热电流 (Ithe) | 20 A (EN60947-5-1) | |
| 使用环境温度 | -40 ～ 80°C (无结冰) | |
| 使用环境湿度 | 95%以下 | |
| 质量 | 约285g (D4BS-15FS) | |
注：上述为初期的值
*1.本保护结构为基于标准(EN60947-5-1)规定的测试方法测得的数值。 请事先确认密封性是否适应使用条件和环境。 尽管开关本体的设计结构可防止尘埃和水等的进 入，但请不要在粉屑、油、水或化学品等易进入头部钥匙插入孔的场所使用D4BS。否则，可能导致开关损坏或发生故障。
*2.寿命的测试条件为：环境温度5～35°C、环境湿度40%～70%。 有关其他操作环境的更详细信息，请咨询欧姆龙代表。
*3.以上数值为可进行安全操作的最低要求。
