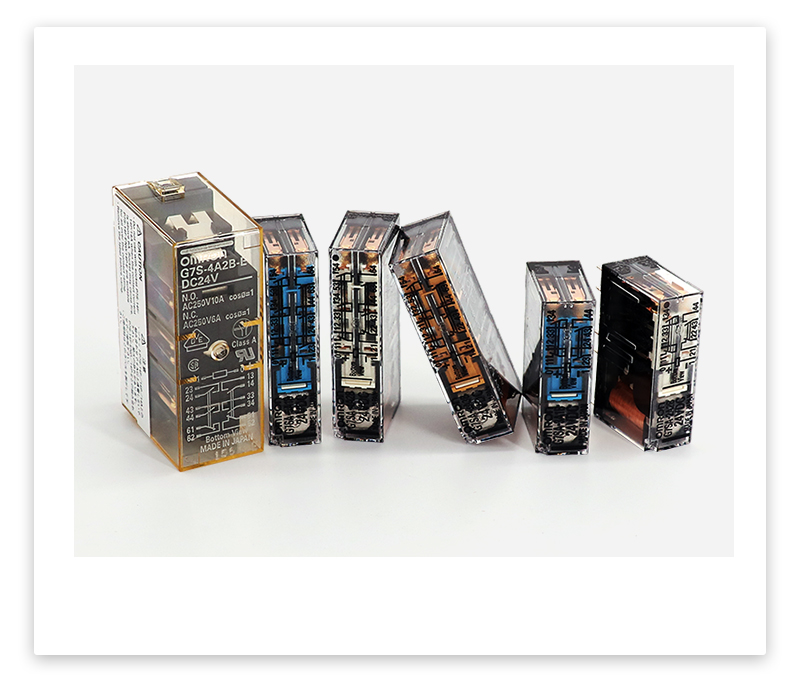

新增Push-In Plus端子台插座系列，与以往的螺钉端子相比，更节省配线工时（与以往的螺钉端子相比，可缩短配线工时约60%*）
带强制导向接点继电器（获得EN/IEC 61810-3 VDE认证）
备份机械CE标记（机械指令）
构成互锁回路，可回避机械的危险状态
备有4极、6极产品
便于绘制PWB图形的端子配置
输入输出间加强绝缘，异极间也有一部分加强绝缘

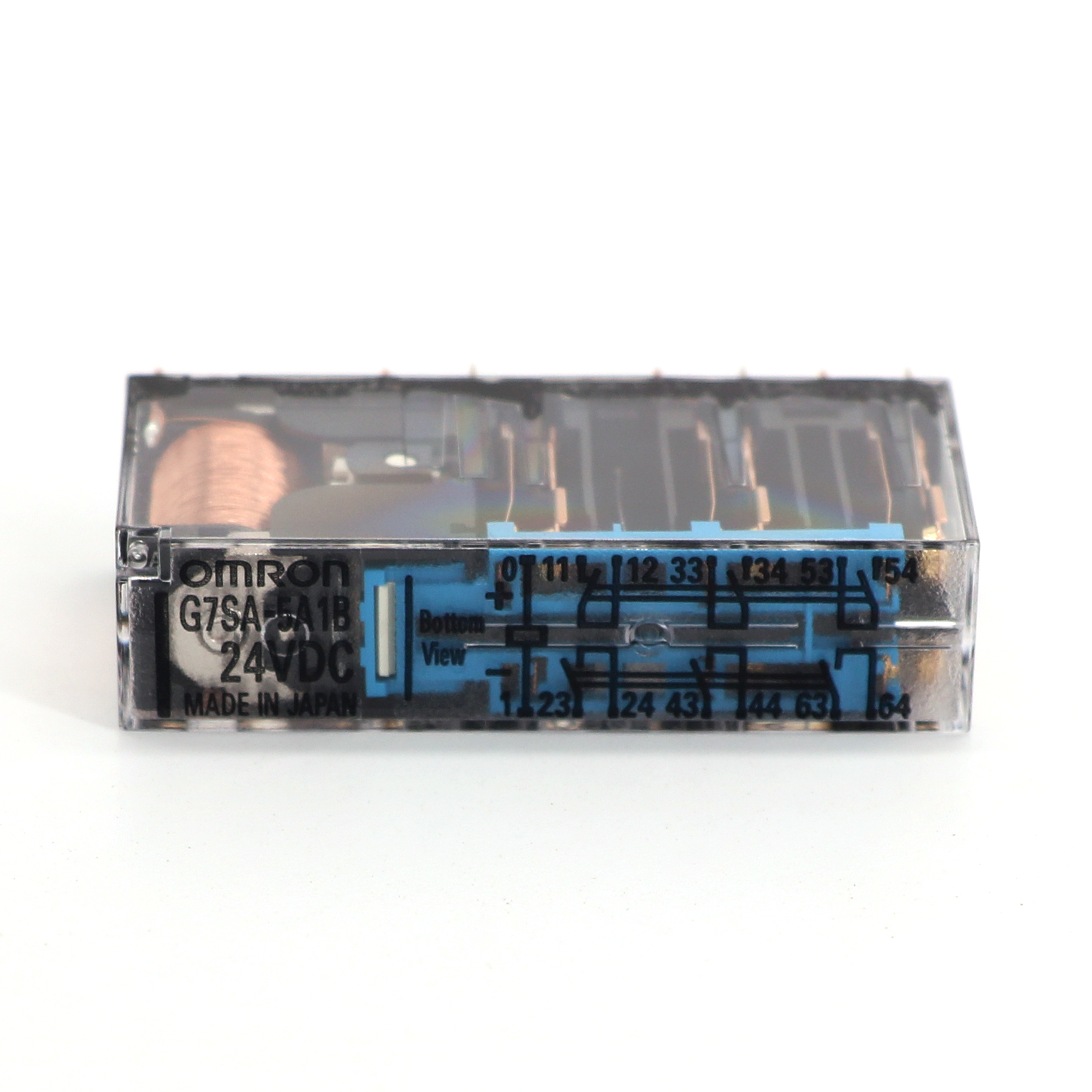

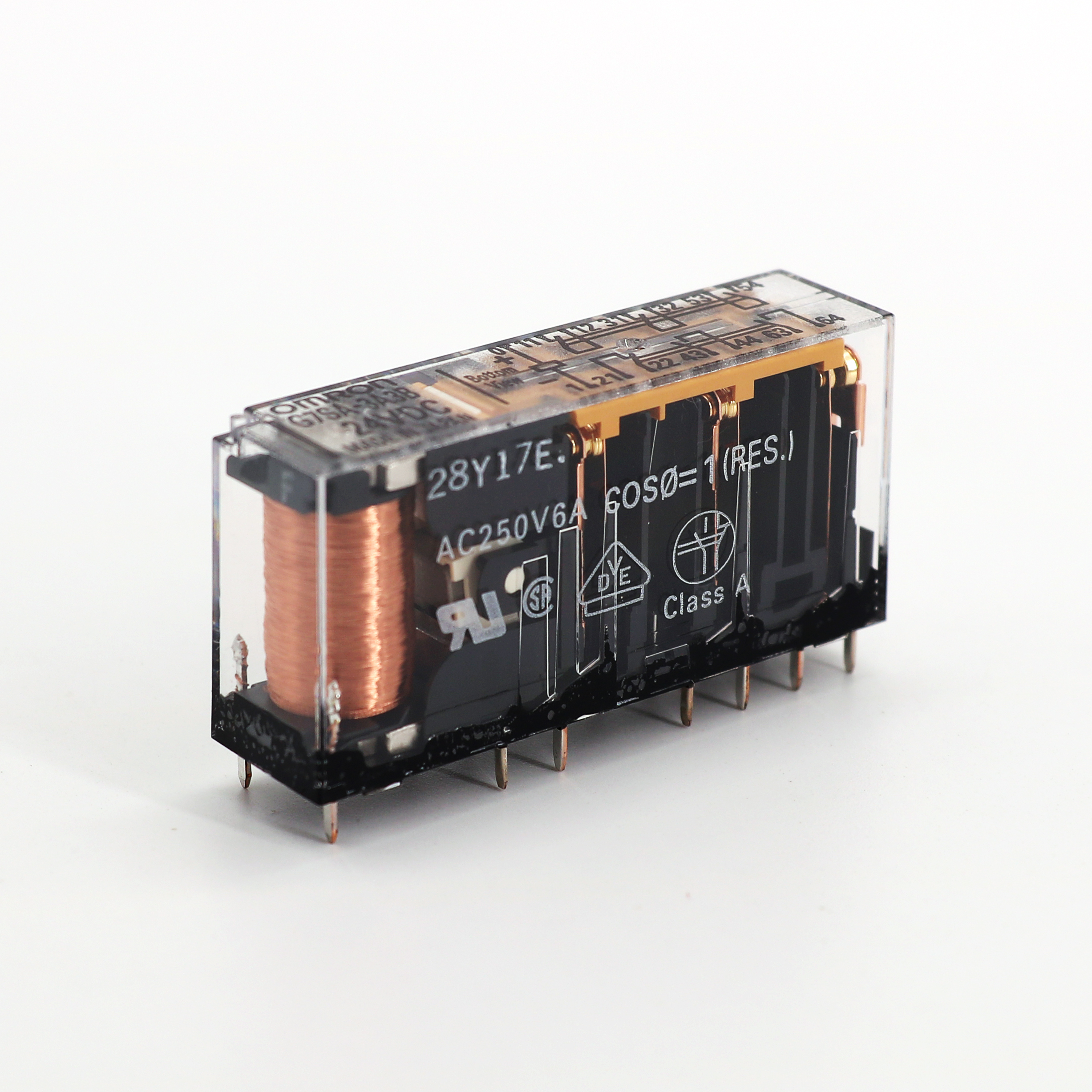

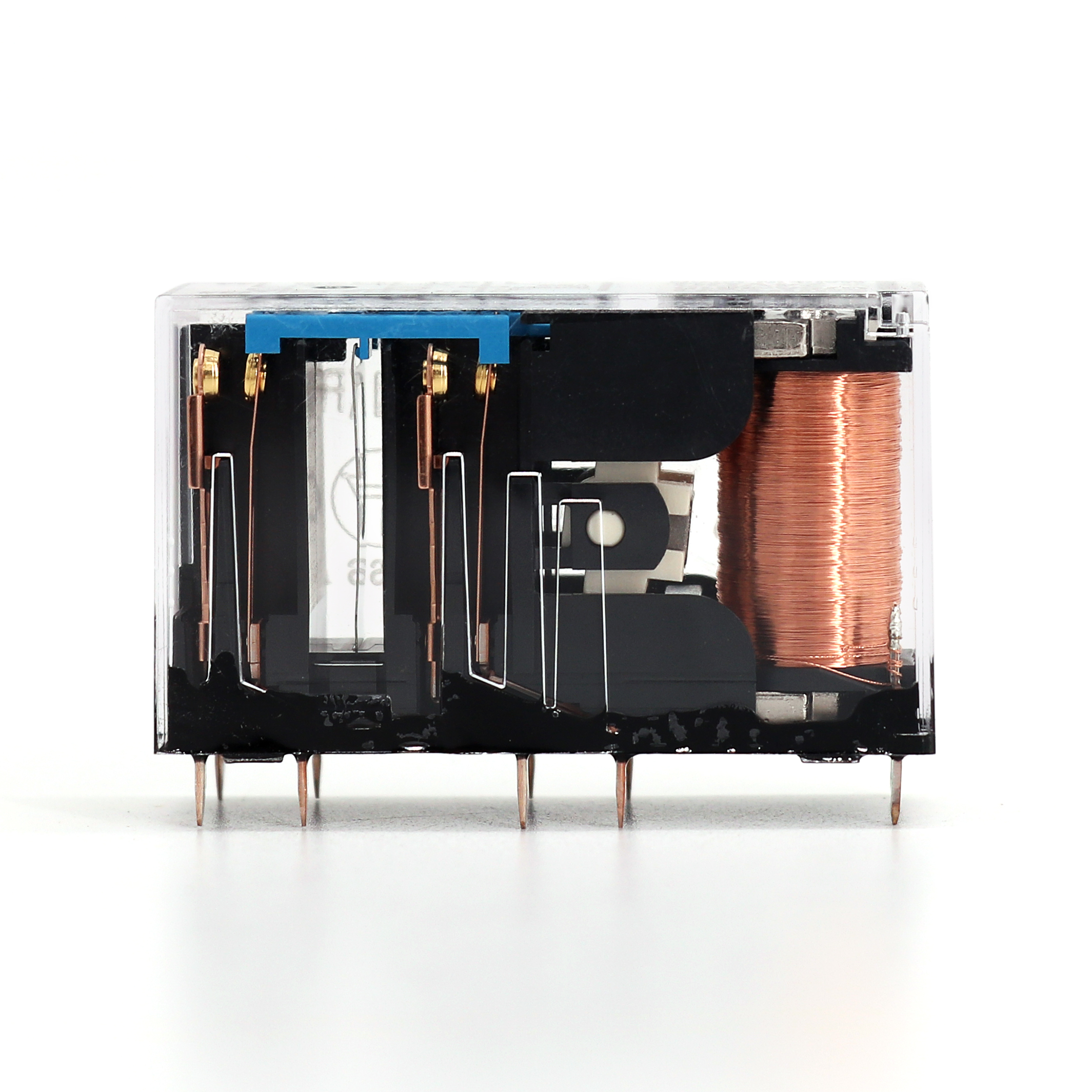

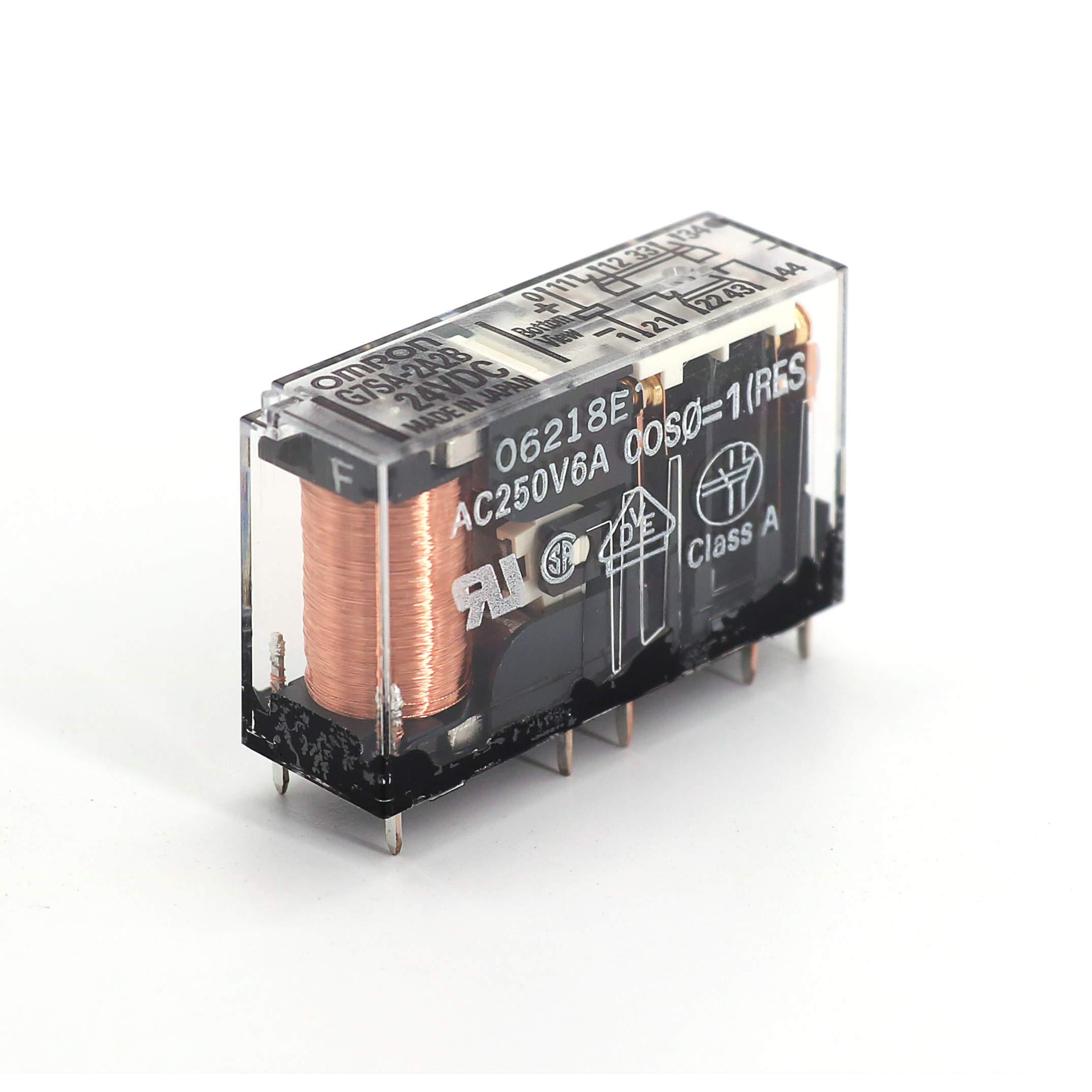

本体安全继电器
订货时，请指定电源电压（线圈额定电压）。
| 端子形状 | 保护结构 | 极数 | 接点构成 | 线圈额定电压 | 型号 |
|---|---|---|---|---|---|
| 印刷电路 板用端子 | 耐助焊剂型 | 4极 | 3a1b | DC12、18、21、24、48、110V | G7SA-3A1B |
| 2a2b | DC12、18、21、24、48、110V | G7SA-2A2B | |||
| 6极 | 5a1b | DC12、18、21、24、48、110V | G7SA-5A1B | ||
| 4a2b | DC12、18、21、24、48、110V | G7SA-4A2B | |||
| 3a3b | DC12、18、21、24、48、110V | G7SA-3A3B |
附件（另售）安全继电器插座
| 连接方式 | 端子结构 | LED动作 指示灯 | 极数 | 线圈 额定 电压 | 外观 | 型号 |
|---|---|---|---|---|---|---|
| 表面连接 | Push-In Plus端子 | 有 | 4极 | DC24V | P7SA-10F-ND-PU DC24 | |
| 6极 | P7SA-14F-ND-PU DC24 | |||||
| 带螺钉的端子 | 有 | 4极 | P7SA-10F-ND DC24 | |||
| 6极 | P7SA-14F-ND DC24 | |||||
| 无 | 4极 | - | P7SA-10F | |||
| 6极 | P7SA-14F | |||||
| 背面连接 | 印刷电路板用端子 | 无 | 4极 | - | P7SA-10P | |
| 6极 | P7SA-14P |
插座用附件短路棒（P7SA-□F-ND-PU用）
| 间距 | 极数 | 颜色 | 型号*1*2 |
|---|---|---|---|
| 5.2mm | 2 | 红色(RD) 蓝色(BL) 黄色(YL) | XW5S-P2.5-2□ |
| 3 | XW5S-P2.5-3□ | ||
| 4 | XW5S-P2.5-4□ | ||
| 5 | XW5S-P2.5-5□ |
注：在相邻接点端子（底部）的交叉配线中使用。请在同一插座内使用。
*1. 型号的□内为覆膜颜色的符号。□颜色选择：RD=红色、BL=蓝色、YL＝黄色 例. 外皮红色时 XW5S-P2.5-10RD
*2. XW5S-P2.5-5□不能使用于P7SA-10F-ND-PU
导轨安装用品
| 种类 | 型号 | 最低订货数量(个) | |
|---|---|---|---|
| 支承导轨 | 1m | PFP-100N | 1 |
| 0.5m | PFP-50N | ||
| 终端板* | PFP-M | 10 | |
| 间隔板 | PFP-S | ||
* 支撑导轨安装时，请使用终端板（PFP-M）。
额定值安全继电器本体操作线圈 4极
| 项目 | 额定电流 (mA) | 线圈电阻 (Ω) | 最大连续容许电压 (V) | 功耗 (mW) |
|---|---|---|---|---|
| 额定电压 | ||||
| DC12V | 30 | 400 | 110% | 约360 |
| DC18V | 20 | 900 | ||
| DC21V | 17.1 | 1,225 | ||
| DC24V | 15 | 1,600 | ||
| DC48V | 7.5 | 6,400 | ||
| DC110V | 3.8 | 28,810 | 约420 |
操作线圈 6极
| 项目 | 额定电流 (mA) | 线圈电阻 (Ω) | 最大连续容许电压 (V) | 功耗 (mW) |
|---|---|---|---|---|
| 额定电压 | ||||
| DC12V | 41.7 | 288 | 110% | 约500 |
| DC18V | 27.8 | 648 | ||
| DC21V | 23.8 | 882 | ||
| DC24V | 20.8 | 1,152 | ||
| DC48V | 10.4 | 4,606 | ||
| DC110V | 5.3 | 20,862 | 约580 |
注1. 额定电流、线圈电阻的值是指，线圈温度为+23℃时的值，公差为±15％。
2. 最大连续容许电压是指环境温度为+23℃时的最大值。
开关部（接点部）
| 项目 | 负载 | 阻性负载 |
|---|---|---|
| 额定负载 | AC250V 6A DC30V 6A | |
| 额定通电电流 | 6A | |
| 接点电压最大值 | AC250V、DC125V | |
| 接点电流的最大值 | 6A | |
| 接点材质 | 镀金+银合金 | |
性能安全继电器本体
| 接触电阻 *1 | 100mΩ以下 | |
|---|---|---|
| 动作时间 *2 | 20ms以下 | |
| 响应时间 *3 | 10ms以下 | |
| 复位时间 *2 | 20ms以下 | |
| 动作电压 | 相对额定电压75%以下 | |
| 复位电压 | 相对额定电压10%以上 | |
| 最大开关 频率 | 机械 | 36,000次/h |
| 额定负载 | 1,800次/h | |
| 绝缘电阻*4 | 1,000MΩ以上 | |
| 耐电压 *5 *6 | 线圈和接点间 | AC4,000V 50/60Hz 1min |
| 异极接点间 | AC4,000V 50/60Hz 1min(以下组合除外) 4极：3-4极间 6极：3-5极间、4-6极间、5-6极间 AC2,500V 50/60Hz 1min | |
| 同极接点间 | AC1,500V 50/60Hz 1min | |
| 振动 | 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) | |
| 冲击 | 耐久 | 1,000m/s2 |
| 误动作 | 100m/s2 | |
| 耐久性*7 | 机械 | 1,000万次以上(开关频率36,000次/h) |
| 电气 | 10万次以上(额定负载) | |
| 感性负载开关性能*8 (IEC60947-5-1) | AC15 AC240V 2A DC13 DC24V 1A/DC48V 0.5A/DC110V 0.2A | |
| 故障率 P水准(参考值 *9) | DC5V 1mA | |
| 使用环境温度 *10 | DC12～48V规格：-40～+85℃(无结冰、无结露) DC110V规格： -40～+60℃ (无结冰、无结露) | |
| 使用环境湿度 | 5～85%RH | |
| 重量 | 4极：约22g 6极：约25g | |
注1. 上述值为初始值。
2. 动作特性指的是线圈温度为23℃时的值。
*1. 测量条件：DC5V 1A 电压下降法。
*2. 测量条件：额定电压
环境温度条件：23℃
不含跳动时间。
*3. 响应时间是指，线圈电压为OFF后至a接点OFF的时间，含跳动时间。
测量条件：额定电压
环境温度条件：23℃
*4. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位。
*5. 3极为、31－32或33－34、4极为43－44、5极为53－54、6极为63－64。
*6. 插座（P7SA）使用时，线圈接点间/异极间为AC2,500V 50/60Hz 1min。
但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用时，线圈接点间/异极间为AC4,000V50/60Hz 1min。
*7. 耐久性的条件为环境温度15～35℃、环境湿度25～75％RH。因负载条件变动的耐久性能，请参见耐久性曲线数据。
*8. AC15为cosφ=0.3、DC13为L/R=48ms的感性负载。
*9. 此值为开关频率300次/min时的值。
*10.DC12～48V：70～85℃时、额定通电电流6A以0.1A/℃降低。
DC110V：40～60℃时、额定通电电流6A以0.27A/℃降低。
附件（另售）安全继电器插座
| 项目 | 型号 | Push-In Plus端子 | 带螺钉的端子 | 印刷电路板用端子 | |||
|---|---|---|---|---|---|---|---|
| 4极 | 6极 | 4极 | 6极 | 4极 | 6极 | ||
| P7SA-1OF -ND-PU | P7SA-14F -ND-PU | P7SA-1OF (-ND) | P7SA-14F (-ND) | P7SA-1OP | P7SA-14P | ||
| 使用环境温度 | • 有动作指示灯/内置二极管 P7SA-□F-ND (-PU)： -20～+70℃ • 螺钉紧固端子(无动作指示灯/内置二极管) P7SA-□F： -40～+85℃ (无结冰、无结露) | -40～+85℃ (无结冰、无结露) | |||||
| 使用环境湿度 | 25～85% RH | 5～85% RH | |||||
| 连续通电电流 | 6A *１ | ||||||
| 耐电压 | 线圈接点端子间 | AC4,000V 1min | AC2,500V 1min | ||||
| 异极接点端子间 | AC2,500V 1min | ||||||
| 同极接点端子间 | AC1,500V 1min | ||||||
| 绝缘电阻 | 1,000MΩ以上 *2 | ||||||
| 重量 | 约58g | 约70g | 约44ｇ | 约59ｇ | 约9ｇ | 约10ｇ | |
*1. P7SA-□F-ND-PU在50～70℃时、连续通电电流6A以0.25A/℃降低。
P7SA-□F-ND在50～70℃时、连续通电电流6A以0.3A/℃降低。
P7SA-□F在50～85℃时、连续通电电流6A以0.1A/℃降低。
*2. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位。
短路棒（P7SA-□F-ND-PU用）
| 用途 | 适用插座型号 | 型号 | 最大通电 电流 | 使用 环境温度 | 使用 环境湿度 |
|---|---|---|---|---|---|
| 接点端子(底部)的交叉 | P7SA-□F-ND-PU | XW5S-P2.5-2□ | 24A | -40～+55℃ | 5～95% RH |
| XW5S-P2.5-3□ | |||||
| XW5S-P2.5-4□ | |||||
| XW5S-P2.5-5□ |
